Bateri Penyimpanan Tenaga 100kWj

Untuk penyepadu yang membandingkan pembekal untuk Bateri Penyimpanan Tenaga 100kWh, kilang HSS Energy menyediakan pemilihan modul, rak atau pilihan kabinet luar, pelabelan dan konfigurasi komunikasi di sekeliling projek. Nama itu menerangkan kelas kapasiti pasaran, bukan nilai tenaga yang tepat untuk setiap susunan. Untuk rujukan enam modul, jadual sistem katalog menyatakan tenaga nominal 96.46kWj, manakala enam modul pada 16.08kWj dikira kepada kira-kira 96.48kWj. Jadual yang sama menyenaraikan tenaga boleh guna 86.81kWh pada 90% DOD. Oleh kerana kedua-dua angka tenaga nominal berbeza sebanyak 0.02kWj, spesifikasi yang diluluskan, rajah sistem dan rekod pemadanan peralatan diutamakan untuk pesanan pembelian.

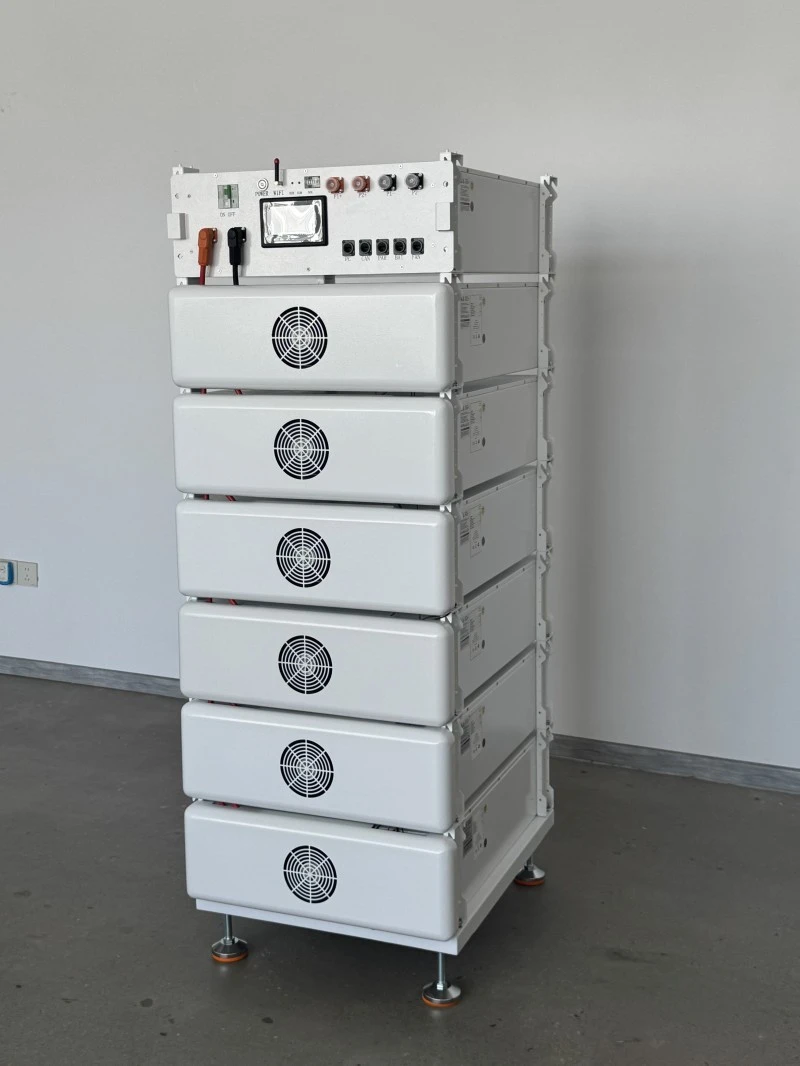

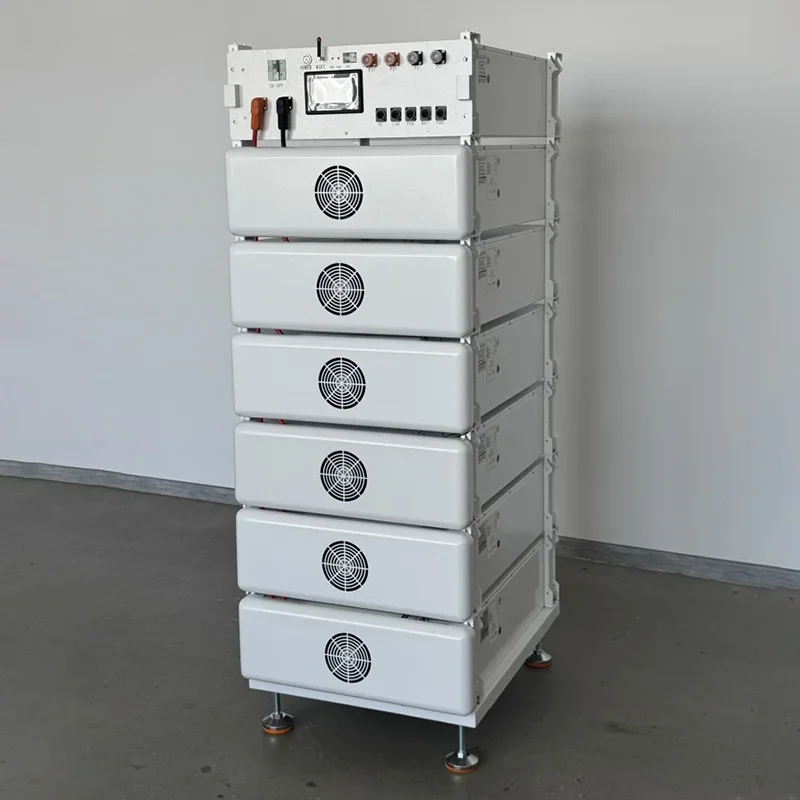

Enam modul rak voltan tinggi 16.08kWj disambung secara bersiri

Rujukan Spesifikasi Teknikal

1. Senibina Kapasiti dan Pemilihan Modul

Sistem bateri 100KWH hv mungkin menggunakan kelas tenaga modul yang berbeza: sepuluh unit lebih kurang 10kWj, enam unit kelas 16kWh atau empat unit kelas 24kWh. Halaman ini memfokuskan pada enam modul 16.08kWj. Menukar susunan juga mengubah voltan sistem, dimensi rak, berat, penghantaran dan padanan peralatan, jadi kuantiti modul tidak boleh digantikan daripada tenaga sahaja. Semasa semakan konfigurasi, HSS Energy merekodkan kiraan modul, voltan siri dan antara muka elektrik untuk Bateri Penyimpanan Tenaga 100kWj dalam lampiran teknikal pesanan.

2. Topologi Voltan Tinggi dan Padanan PCS

Memilih Bateri Voltan Tinggi bermula dengan tetingkap voltan DC PCS atau penyongsang. Rujukan enam modul diberi nilai 307.2V dengan julat operasi 278.4-345.6V. CAN atau RS485 mengenal pasti antara muka yang tersedia; ia tidak membuktikan keserasian protokol. Sebelum pengeluaran, sediakan jenama peralatan, model, versi protokol dan definisi pin untuk semakan teknikal.

3. Rak Dalaman atau Kabinet Luaran

Sebagai bateri storan tenaga komersial, sistem ini boleh menyokong pengurusan puncak komersial, penggunaan diri solar dan beban sandaran terpilih, dan ia juga mungkin sesuai dengan rumah penggunaan tinggi atau projek yang lebih kecil. Katalog menyenaraikan IP20 untuk susunan rak dalaman. Peletakan luar boleh menggunakan kabinet IP55 pilihan, tetapi penarafan kepungan tidak menggantikan pemeriksaan untuk suhu ambien, aliran udara, asas, pelepasan perkhidmatan dan keperluan elektrik tempatan.

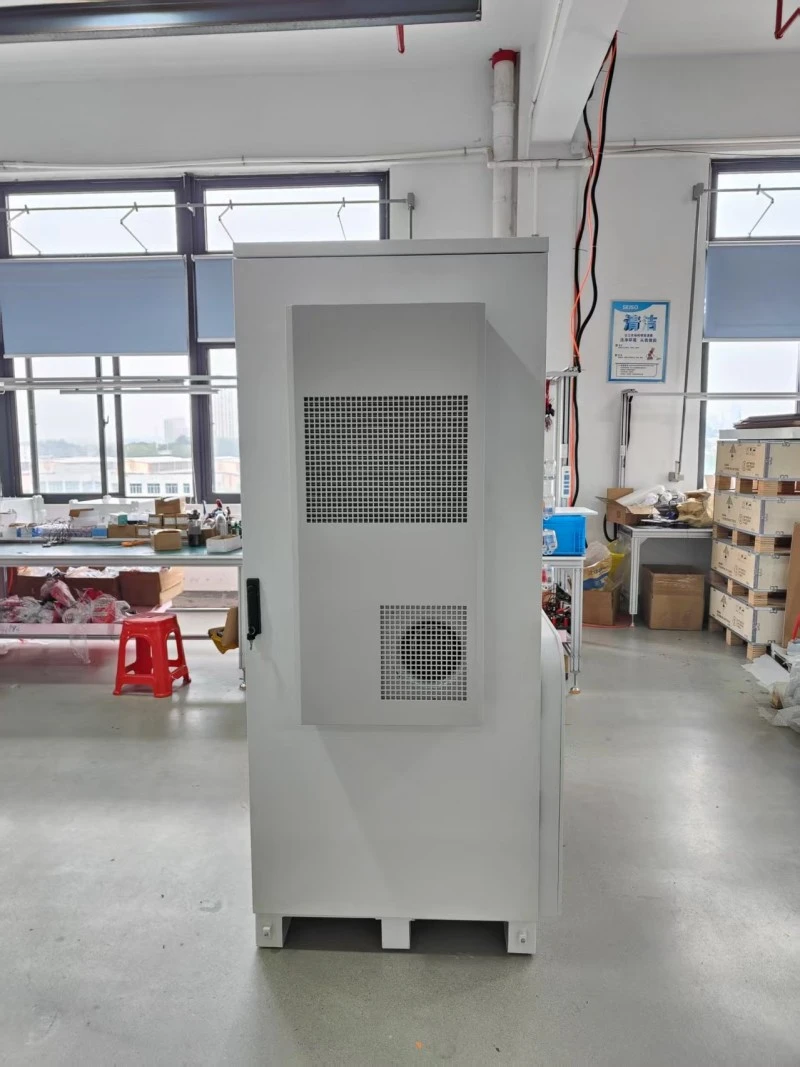

Kabinet pelindung luar; modul dalaman, aliran udara dan antara muka disahkan untuk setiap pesanan

4. Pembinaan Modular dan Akses Perkhidmatan

Bateri LiFePO4 yang Dipasang di Rak menggunakan modul bebas dengan unit kawalan utama, menjadikan pemeriksaan kilang, penghantaran berpecah dan akses perkhidmatan lebih praktikal. Satu modul kelas 16kWj mempunyai berat kira-kira 118kg, manakala rujukan katalog untuk sistem enam modul adalah kira-kira 782kg. Pemuatan rak, laluan akses dan susunan mengangkat atau forklift hendaklah dibincangkan pada peringkat sebut harga. Prosedur pemasangan, pendawaian dan pentauliahan terperinci terdapat dalam manual produk.

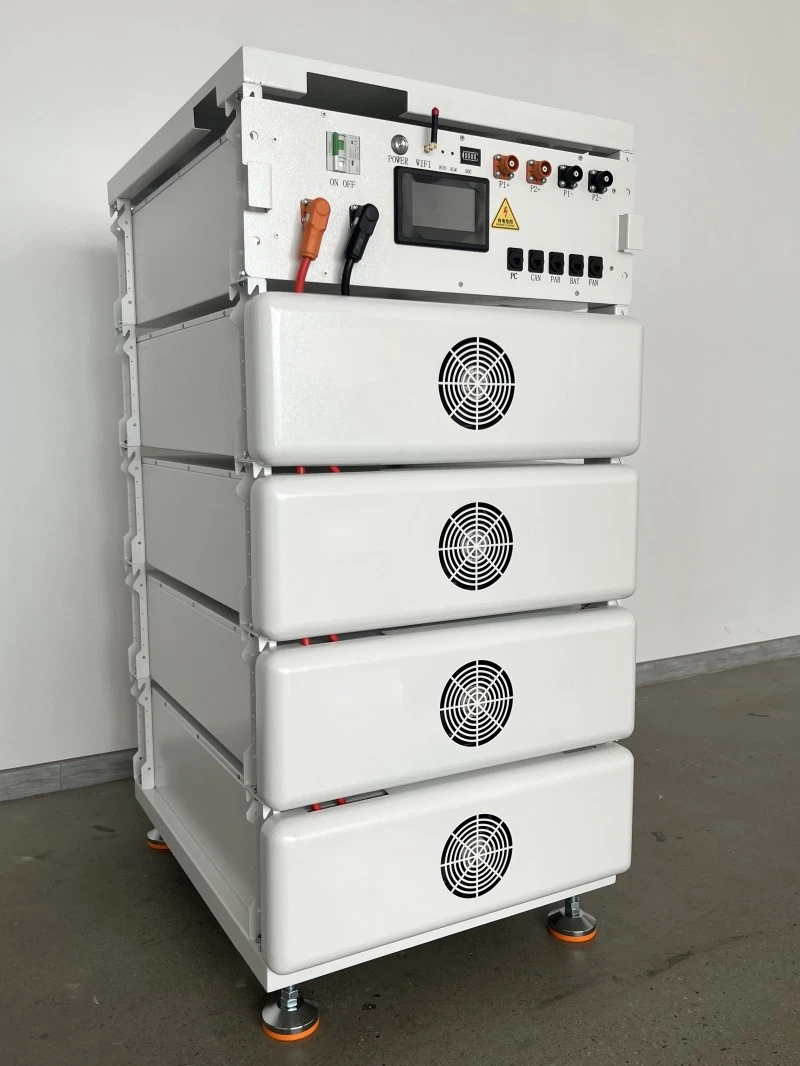

Pandangan dekat timbunan modul dan unit kawalan utama; timbunan gambar adalah rujukan pembinaan, bukan susunan sistem enam modul

5. BMS, Penyejukan Kipas dan Had Operasi

Sistem bateri litium voltan tinggi menggunakan pengurusan bateri untuk memantau status modul dan menukar data dengan peralatan peringkat atas melalui CAN atau RS485. Katalog memberikan 160A sebagai arus caj/pelepasan yang disyorkan dan 200A sebagai maksimum, sambil menyatakan bahawa keupayaan semasa dipengaruhi oleh suhu dan SOC. Penyejukan kipas, julat kerja -10°C hingga 55°C, had kelembapan dan altitud mesti dipertimbangkan bersama-sama dan bukannya menganggap sebarang maksimum tunggal sebagai keupayaan berterusan di bawah setiap keadaan.

6. Kelulusan Pengeluaran, OEM/ODM dan Skop Pensijilan

HSS Energy boleh mengesahkan label modul, rak, kabinet luar, tetapan paparan, konfigurasi komunikasi dan pembungkusan untuk projek yang ditentukan. Sebelum pengeluaran kelompok, lukisan, BOM, protokol dan sampel hendaklah diluluskan, dengan pemasangan, pemeriksaan sambungan, tetapan BMS dan rekod ujian penuaan disimpan mengikut kelompok. Sijil CE EMC yang dibekalkan ialah No. XK2410013017C dan skop modelnya termasuk 51.2V 314Ah-HV. Sama ada versi tersuai kekal dalam skop itu mesti disemak terhadap konfigurasi yang dihantar akhir.

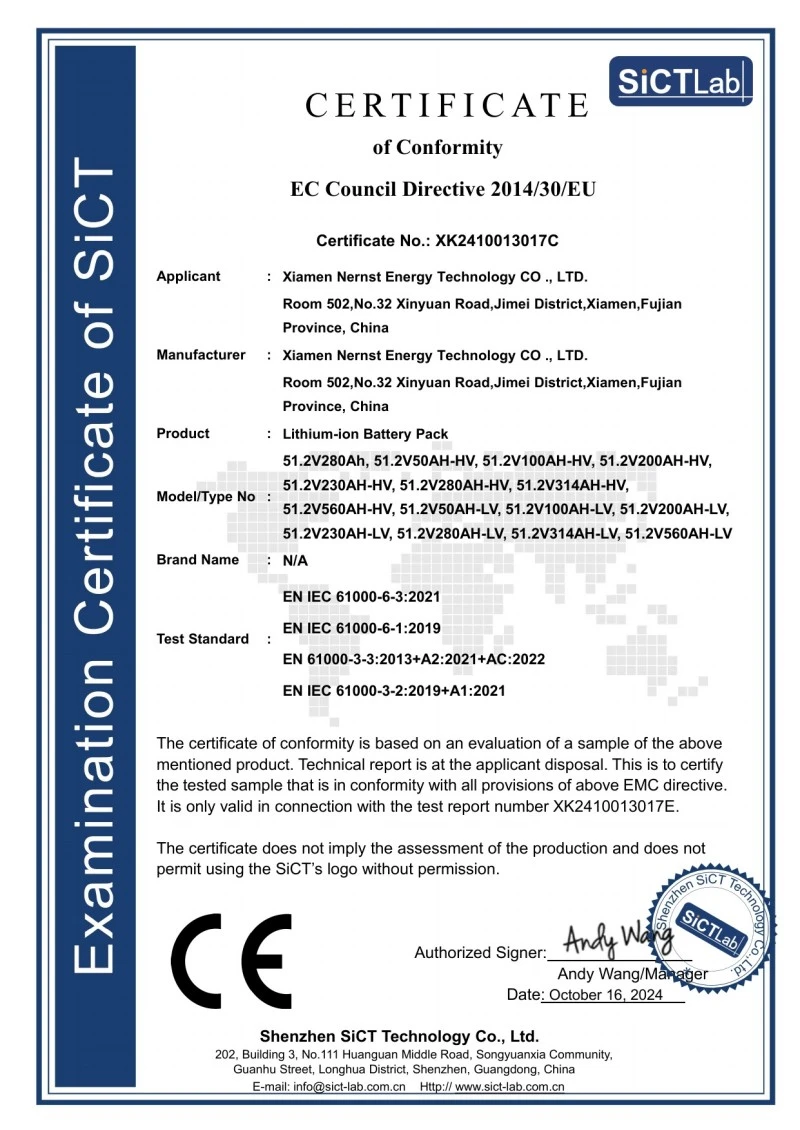

halaman sijil CE EMC; Nombor sijil XK2410013017C

7. Pembungkusan, Penghantaran dan Penghantaran Projek

Projek Bateri Litium Ion 100 Kwh melibatkan peralatan voltan tinggi yang berat, jadi modul, unit kawalan, rak dan kabinet mungkin memerlukan perlindungan berasingan, sekatan, label barang berbahaya dan pelan pemunggahan. Untuk penyediaan penghantaran, sediakan destinasi, kaedah pengangkutan, syarat memunggah, dokumen yang diperlukan dan sama ada kabinet yang lengkap diperlukan. Butiran kotak kayu atau palet, kertas penandaan UN3480 dan kertas pengangkutan mesti disahkan untuk modul dan laluan sebenar dan bukannya disalin daripada gambar paparan.

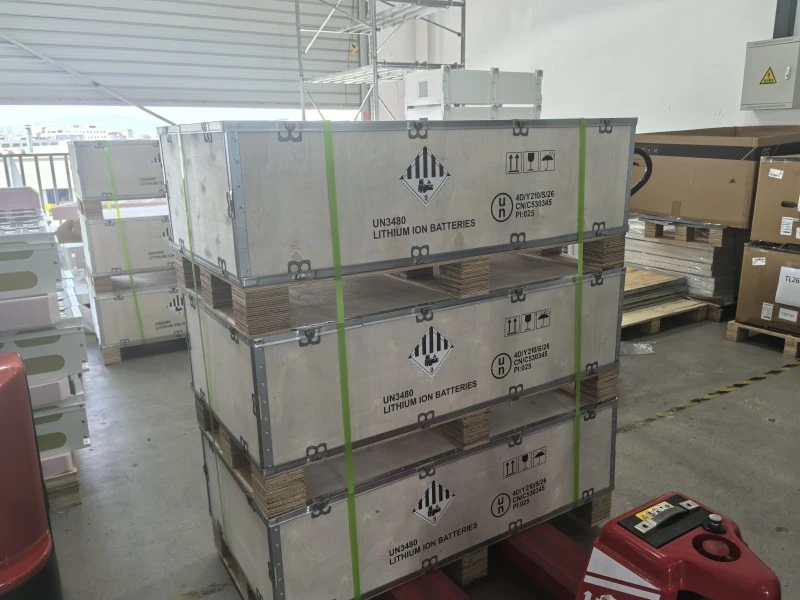

Pembungkusan sarung kayu untuk modul bateri voltan tinggi dengan tanda UN3480

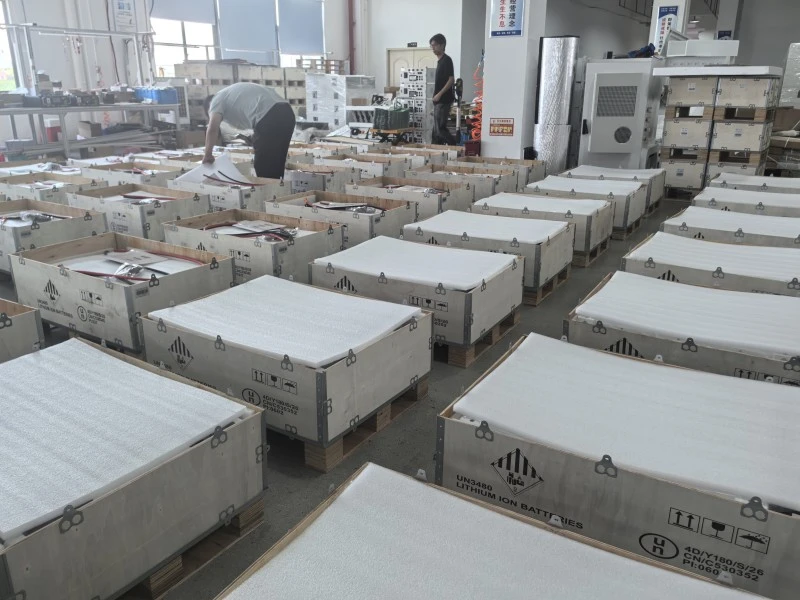

Pembungkusan kelompok di bengkel; bahan pelindung, kes dan lot penghantaran mengikut perintah

Soalan Lazim

1. Mengapakah produk itu dipanggil 100kWj sedangkan enam modul kelas 16kWj tidak betul-betul 100kWj?

Angka tersebut ialah perihalan kelas kapasiti biasa. Setiap modul rujukan diberi nilai 16.08kWj, jadi enam mengira kepada kira-kira 96.48kWj; jadual sistem katalog menyatakan 96.46kWj. Sebut harga dan kontrak hendaklah menyatakan tenaga nominal sebenar.

2. Bolehkah sepuluh modul kelas 10kWj, enam kelas 16kWj dan empat kelas 24kWj ditukar terus?

Tidak. Voltan sistem, julat pengendalian, dimensi, berat, rak, pengawal utama dan keserasian peralatan semuanya mungkin berubah. Semakan konfigurasi sistem baharu diperlukan.

3. Bolehkah sistem dipasang di luar rumah?

Kabinet luar IP55 pilihan tersedia. Penarafan kepungan hanyalah satu bahagian daripada reka bentuk tapak; suhu, penyejukan, asas, kemasukan kabel, ruang perkhidmatan dan keperluan tempatan masih memerlukan pengesahan.

4. Adakah port CAN atau RS485 bermakna bateri boleh disambungkan ke setiap PCS atau penyongsang?

Tidak. Penyambung yang sepadan tidak menjamin protokol, pengalamatan atau definisi data yang sepadan. Sediakan model peralatan, versi protokol dan definisi pin sebelum membuat pesanan.

5. Adakah sijil CE secara automatik meliputi setiap pengubahsuaian OEM?

Tak semestinya. Skop sijil yang dibekalkan termasuk 51.2V 314Ah-HV, tetapi perubahan kabinet, struktur, elektrik atau lain-lain mesti disemak mengikut konfigurasi akhir dan skop sijil.

Senarai semak sebut harga:Apabila menilai Bateri Penyimpanan Tenaga 100kWh, kongsi tenaga sasaran, susunan modul pilihan, model PCS atau penyongsang, beban utama, persekitaran pemasangan, rak dalaman atau keperluan kabinet IP55, protokol, kuantiti, destinasi, dokumen pensijilan yang diperlukan dan sasaran penghantaran. HSS Energy akan menyemak perkara ini sebelum mengeluarkan cadangan konfigurasi dan komersial.
