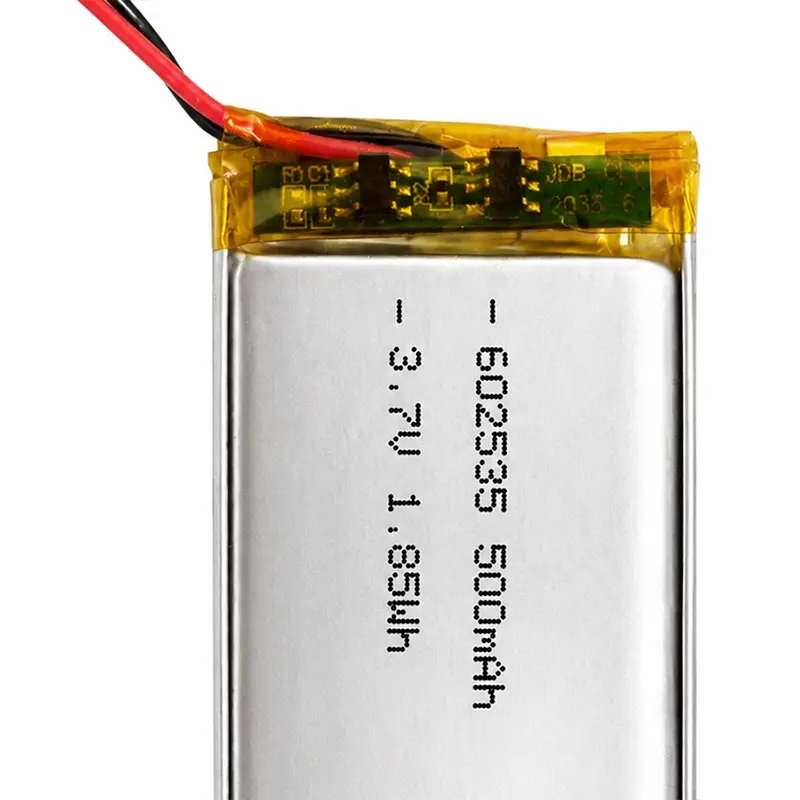

Bateri LiPo 3.7V 500mAh HSS Energy adalah untuk elektronik terhad ruang yang menggunakan sumber sel tunggal boleh dicas semula 3.7V. Sampel menunjukkan PCB perlindungan dan penyambung 2 wayar; arus akhir, plumbum, penyambung dan dimensi pek disahkan projek. Projek biasa termasuk boleh pakai, penjejak, peranti kecantikan dan elektronik kompak lain yang mana ketebalan dan penghalaan penyambung boleh menjadi penting sama seperti kapasiti. Bateri siap adalah lebih besar daripada kod sel nominal sebaik sahaja papan perlindungan, pita, petunjuk dan penyambung disertakan, jadi rongga peranti dan laluan perkhidmatan harus disahkan daripada lukisan atau bateri asal. Pendekatan berasaskan projek ini memberikan pembeli OEM sampul surat pek yang lebih realistik dan spesifikasi penyambung untuk pengeluaran.
|
Parameter |
Sampel HSS / Pengesahan Projek |
|
Model / Format Sel |
602535 |
|
Kimia |
Sel kantung polimer litium boleh dicas semula |
|
Konfigurasi |
1S1P |
|
Voltan Nominal |
3.7V |
|
Kapasiti Nominal |
500mAh |
|
Tenaga Nominal |
1.85Wj |
|
Voltan Caj |
Rujukan 4.2V untuk 1S Li-ion / LiPo |
|
Format Sel Nominal |
lebih kurang 6 × 25 × 35 mm |
|
Paksi Sampel Terukur |
35.00 mm ditunjukkan dalam foto angkup yang dibekalkan |
|
Perlindungan |
Perlindungan PCB boleh dilihat pada sampel semasa; ambang projek-disahkan |
|
Plumbum / Penyambung |
Sampel 2 wayar merah-hitam dengan palam 2-pin putih kecil; projek perumahan, padang dan polariti yang tepat telah disahkan |
|
Had Semasa |
Projek-disahkan daripada beban peranti sasaran dan konfigurasi PCM / sel yang dipilih |
Bateri LiPo 602535 menggunakan format sel nominal 6 × 25 × 35 mm dan menyimpan 1.85Wh. Foto yang dibekalkan mengesahkan 35.00 mm pada paksi yang diukur. Kod nominal berguna untuk pemeriksaan mekanikal awal, tetapi ia tidak boleh dianggap sebagai saiz pek siap akhir. Kedudukan PCM, pembinaan tab, penebat, keluar wayar dan badan penyambung semuanya boleh memanjangkan satu atau lebih dimensi. Untuk peranti padat, walaupun beberapa milimeter boleh menjejaskan tekanan pemasangan atau penutupan perumahan, jadi HSS lebih suka untuk mengesahkan pek lengkap terhadap rongga bateri sebenar.

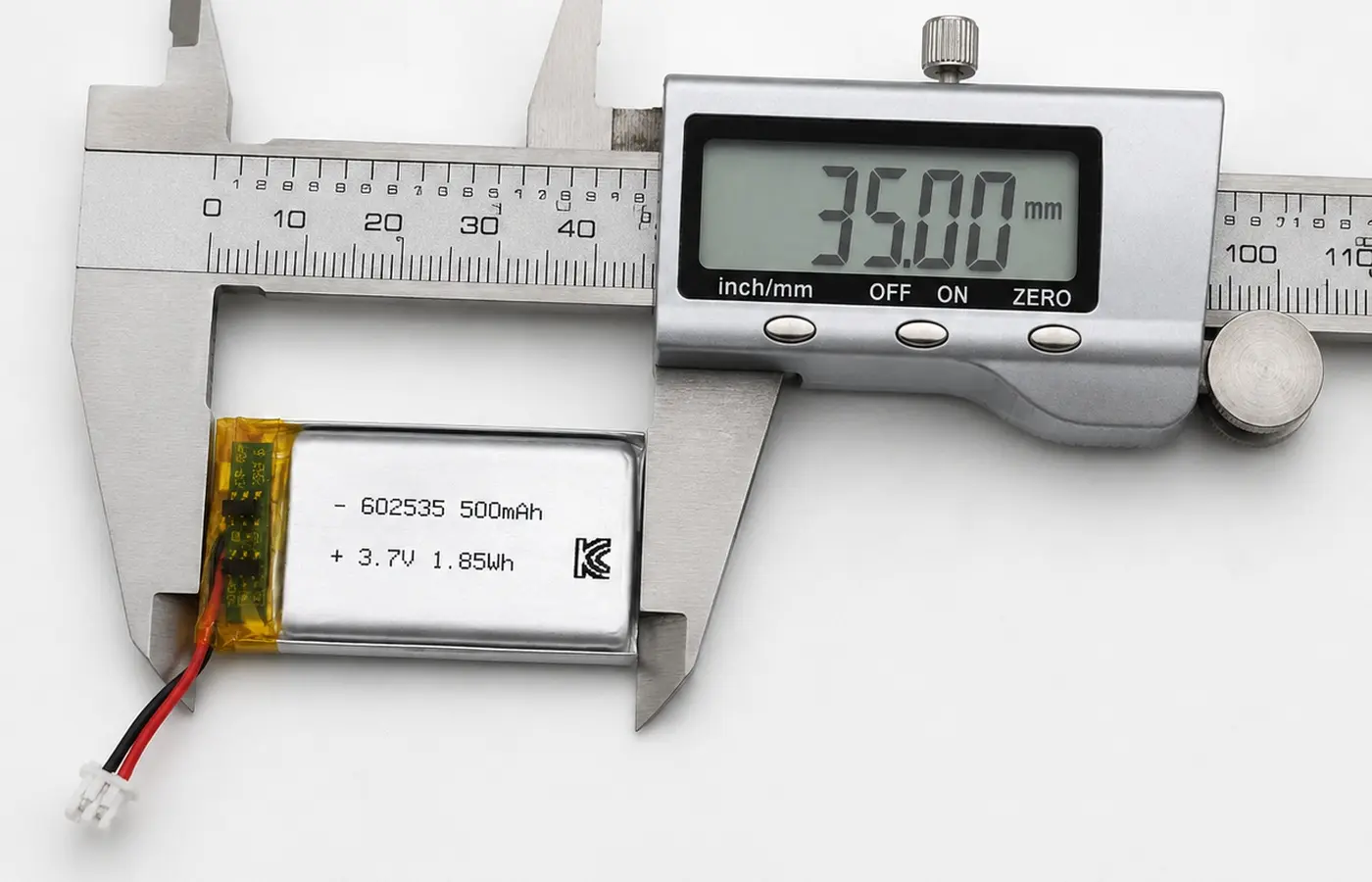

Bukti dimensi yang dibekalkan: 35.00 mm pada paksi yang diukur. Dimensi pek siap akhir mesti termasuk PCM, petunjuk dan penyambung. Pengukuran ini menyokong rujukan format sel pada sampel yang dibekalkan, manakala baki dimensi dan sampul akhir masih memerlukan pengesahan projek. Untuk pesanan OEM berulang, lukisan yang diluluskan harus membezakan antara badan sel kantung nominal dan pemasangan bateri siap jadi pasukan pembelian, kejuruteraan dan pengeluaran menggunakan rujukan dimensi yang sama.

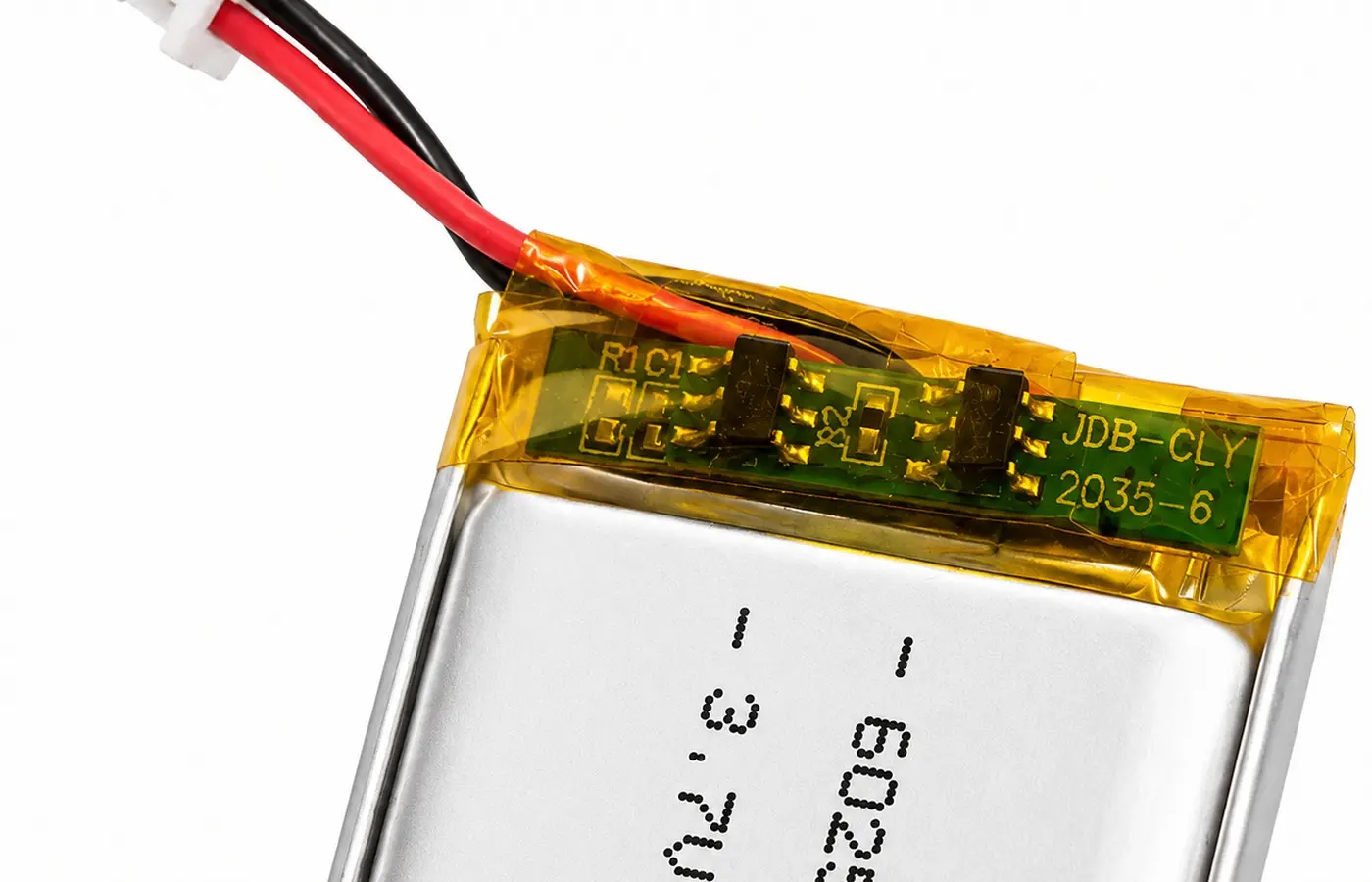

Bateri LiPo 500mAh dengan PCM menambah perkakasan perlindungan, tetapi ambang dan keupayaan semasa bergantung pada sel dan papan yang dipilih. PCM boleh menyediakan fungsi perlindungan bateri yang penting, tetapi ambang sebenar dan keupayaan semasanya ditentukan oleh tetapan sel, papan dan projek yang dipilih. Oleh itu, pembeli harus memberikan beban purata, beban puncak dan maklumat pengecasan sebelum menganggap sampel boleh menyokong motor, pemanas atau letupan radio. Ini membolehkan HSS memilih penyelesaian perlindungan yang sesuai dan bukannya menganggap setiap bateri 500mAh sebagai elektrik yang serupa.

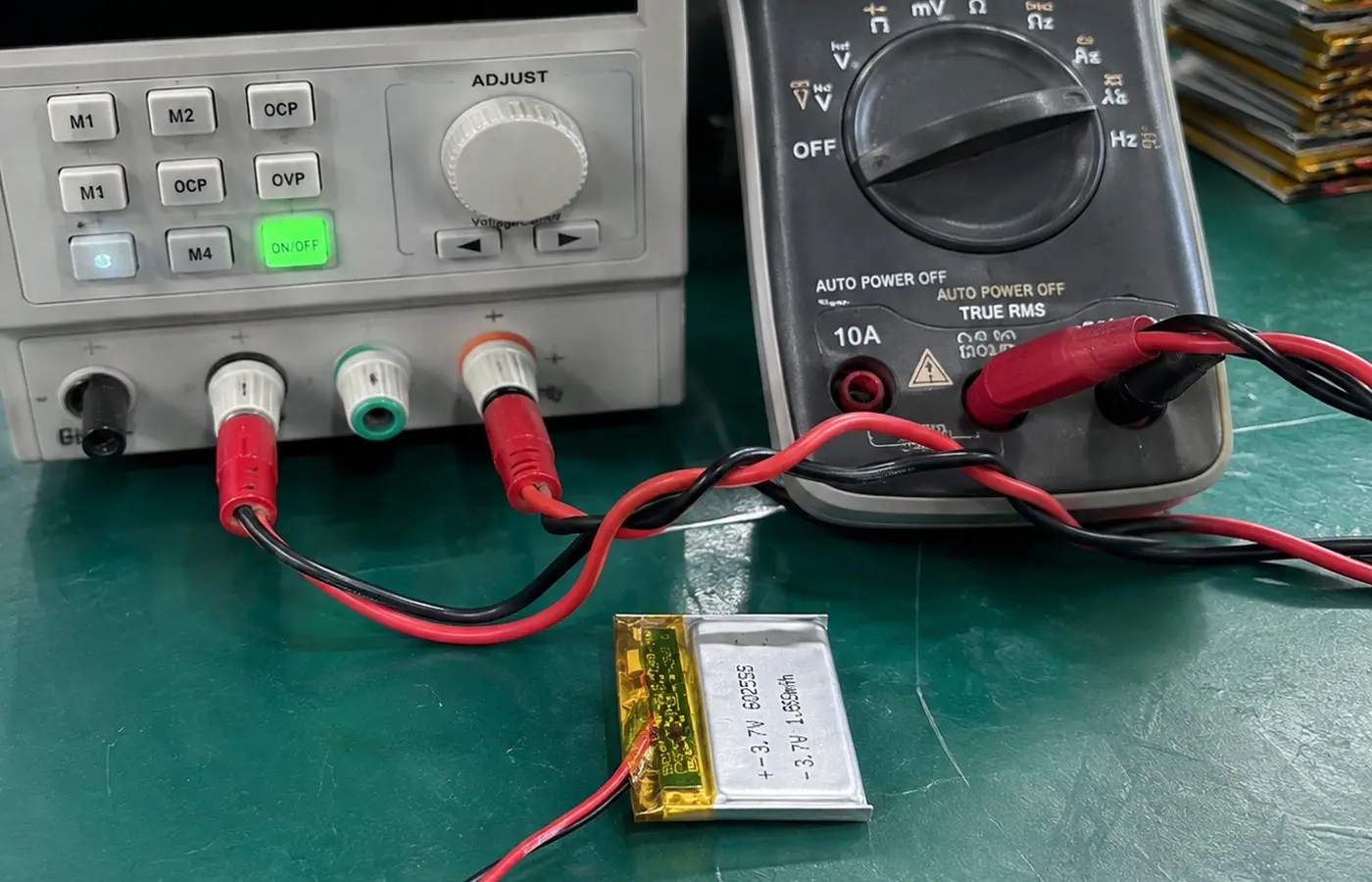

Imej pemeriksaan elektrik yang dibekalkan. Persediaan 4.20V adalah konsisten dengan siling pengecasan LiPo 1S; semasa yang dipaparkan adalah bukti ujian, bukan penilaian produk HSS universal.
|
Soalan Reka Bentuk |
Apa yang Mesti Disahkan |
|
Mengecas IC / pengecas |
Profil 4.2V, arus cas dan tingkah laku penamatan |
|
Purata beban peranti |
sasaran masa jalan daripada tenaga nominal 1.85Wj |
|
Beban puncak |
TX wayarles, motor, buzzer, getaran atau lonjakan pemanas |
|
Perlindungan PCB |
lebihan cas, lebihan nyahcas, lebihan arus dan ambang litar pintas |
Bateri LiPo 3.7V 500mAh adalah terbaik untuk beban purata rendah hingga sederhana; letupan radio, motor, pemanas dan puncak penggerak mesti diperiksa sebelum diluluskan. Kelas tenaga 1.85Wh berfungsi dengan baik apabila peranti menghabiskan banyak masanya dalam bersedia atau mengendalikan beban elektronik sederhana, tetapi peristiwa arus tinggi yang pendek masih boleh menguasai reka bentuk bateri. Penghantaran GPS/LTE, motor getaran, pam dan pemanas hendaklah diperiksa terhadap sel dan PCM yang dipilih. Bagi pembeli yang membandingkan berbilang saiz sel kantung, kitaran tugas sebenar biasanya merupakan input pemilihan yang lebih baik daripada kapasiti sahaja.
Bateri 602535 dengan penyambung hendaklah dipadankan dengan kekutuban, perumah palam, pic, wayar dan panjang plumbum; sampel menggunakan petunjuk merah/hitam dan palam 2-pin putih kecil. Padanan penyambung juga memerlukan keluarga perumahan, padang, kedudukan pin, tolok wayar dan panjang plumbum untuk bersetuju dengan reka bentuk sisi peranti. Penyambung 2-pin yang serupa secara visual masih boleh tidak serasi jika kekutuban atau pic berbeza. Menyediakan foto dekat, lukisan PCB atau sampel bateri asal membolehkan HSS mengesahkan antara muka sebelum pelanggan menerima prototaip.
|
Pembolehubah OEM |
Mengapa Ia Penting |
Input Kelulusan |
|
|
Penyambung / kekutuban |
menghalang pemasangan terbalik atau tidak serasi |
PCB peranti atau gambar bateri asal |
|
|
Panjang wayar / tolok |
menjejaskan penghalaan, rintangan dan pemasangan |
rongga bateri + laluan abah-abah |
|
|
Susun atur PCM |
menukar sampul pek keseluruhan |
beban peranti + kelegaan atas tersedia |
|
|
Label / kebolehkesanan |
menyokong kawalan pengeluaran dan pengenalan pelanggan |
keperluan pelabelan projek |
|
|
1 Sisi Peranti |
2 Kekutuban |
3 Wayar / Panjang |
4 PCM + Pek |
|
perumahan penyambung + padang |
kedudukan pin merah / hitam |
tolok + penghalaan + panjang plumbum |
susun atur papan + sampul siap |
Untuk Bateri LiPo 3.7V 500mAh 602535, kelulusan penyambung hendaklah mengikut lukisan sisi peranti atau sampel bateri asal. Setelah penyambung disahkan, laluan wayar, panjang plumbum dan kedudukan PCM boleh dibekukan dalam lukisan pek siap. Ini amat berharga untuk pengilang kontrak dan pembeli OEM kerana ia mengurangkan variasi antara sampel dan pengeluaran pukal dan memberikan rujukan antara muka yang boleh diulang kepada pasukan pemasangan.
Bateri polimer litium 602535 boleh memuatkan penjejak, boleh pakai, kunci pintar, peranti kecantikan dan elektronik kompak lain apabila profil kuasa sebenar disahkan. Aplikasi ini berkongsi keperluan untuk format kecil yang boleh dicas semula, tetapi corak muatannya sangat berbeza. Penjejak mungkin menghabiskan sebahagian besar masanya untuk tidur dan kemudian menghantar pada arus puncak yang tinggi, manakala peranti kecantikan boleh menjalankan motor atau pemanas secara berselang-seli. Oleh itu, HSS menilai kesesuaian aplikasi daripada beban sebenar, kekerapan pengecasan, keadaan terma dan rongga yang tersedia dan bukannya menggunakan tuntutan keserasian yang luas.
|
Permohonan |
Corak Kuasa Biasa |
Mengapa 602535 Boleh Muat |
Pembeli Mesti Sahkan |
|
Penjejak GPS / Penderia IoT |
standby lama + radio pendek pecah |
1.85Wj dalam format kantung 1S padat |
Puncak hantaran LTE / GPS, arus tidur, selang cas semula |
|
Jam pintar / Boleh pakai |
paparan + sensor + Bluetooth, cas semula yang kerap |
tapak kaki segi empat tepat nipis dan jisim pek ringan |
tekanan rongga, kekerapan pengecasan, reka bentuk suhu kulit |
|
Kecantikan / Penjagaan Diri |
motor terputus-putus, LED atau elektronik kawalan |
Kelas 500mAh sesuai dengan produk pegang tangan padat |
lonjakan motor/pemanas, kitaran tugas, pengasingan lembapan |
|
Kunci Pintar / Kawalan Akses |
elektronik siap sedia + komunikasi terputus-putus / acara penggerak |
sandaran padat atau kuasa pengawal di mana beban muat |
puncak penggerak, gelagat mula sejuk, seni bina pengecasan |
|
Bluetooth / Jauh / Pegang Tangan |
beban digital rendah hingga sederhana dengan aktiviti wayarles pendek |
pengecasan 1S ringkas dan muat kepungan kecil |
puncak audio / radio, penyambung, masa jalan sasaran |
|
Monitor Bayi / Sandaran Dashcam |
memantau elektronik atau tugas sandaran singkat |
sumber rizab boleh dicas semula padat |
beban berterusan, haba, jangkaan tempoh sandaran |
|
PENGESANAN / IoT |
BOLEH DIPAKAI / UI |
KECANTIKAN / PEGANG genggam |
|
Siap sedia boleh menjadi rendah, tetapi GPS / LTE / Bluetooth TX memacu semakan semasa puncak. |
Periksa ketebalan kelas 6 mm, tekanan rongga, kekerapan pengecasan dan penghalaan penyambung. |
Beban motor, pam atau pemanas memerlukan pengesahan arus lonjakan; jangan bersaiz dari 500mAh sahaja. |

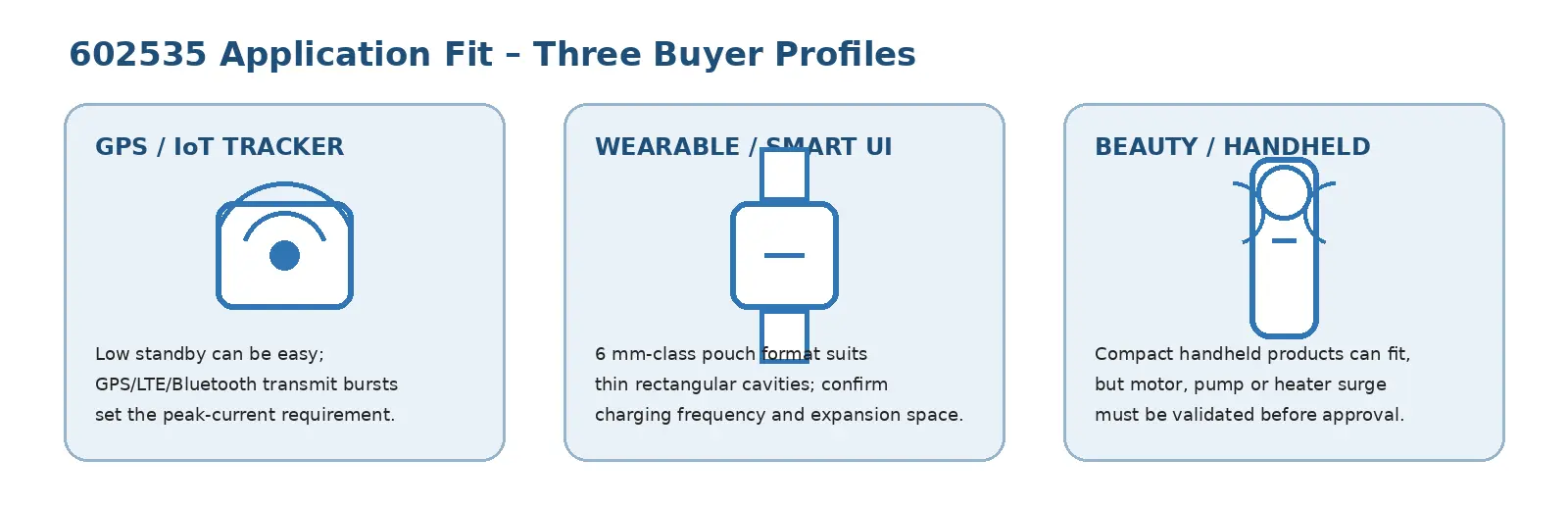

Visual muat aplikasi: pilih daripada kitaran tugas, beban puncak, gelagat pengecasan dan rongga peranti berbanding kapasiti sahaja.
Keputusan pembeli: jangan pilih 602535 daripada kapasiti sahaja untuk dron, kenderaan RC atau peralatan motor longkang tinggi. Sahkan profil semasa puncak sebenar terlebih dahulu. Aplikasi tersebut boleh menuntut arus puncak yang melebihi apa yang direka bentuk untuk dibekalkan oleh sel kantung kecil dan PCM. Jika pelanggan mempertimbangkan peranti saliran lebih tinggi, HSS hendaklah menyemak profil semasa yang diukur dan gelagat suhu dahulu, dan mungkin mengesyorkan format sel yang berbeza jika platform 602535 tidak memberikan margin yang mencukupi.

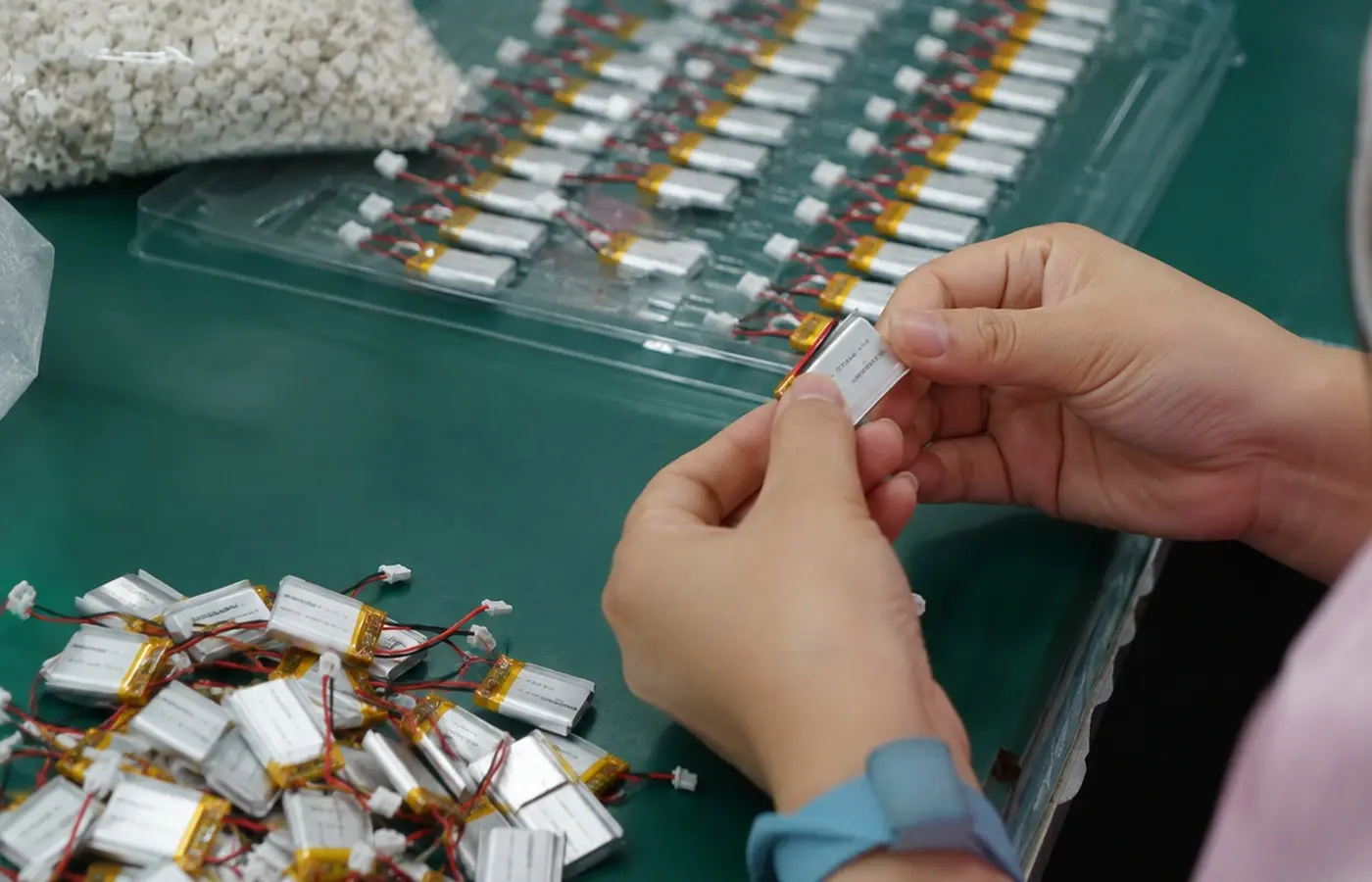

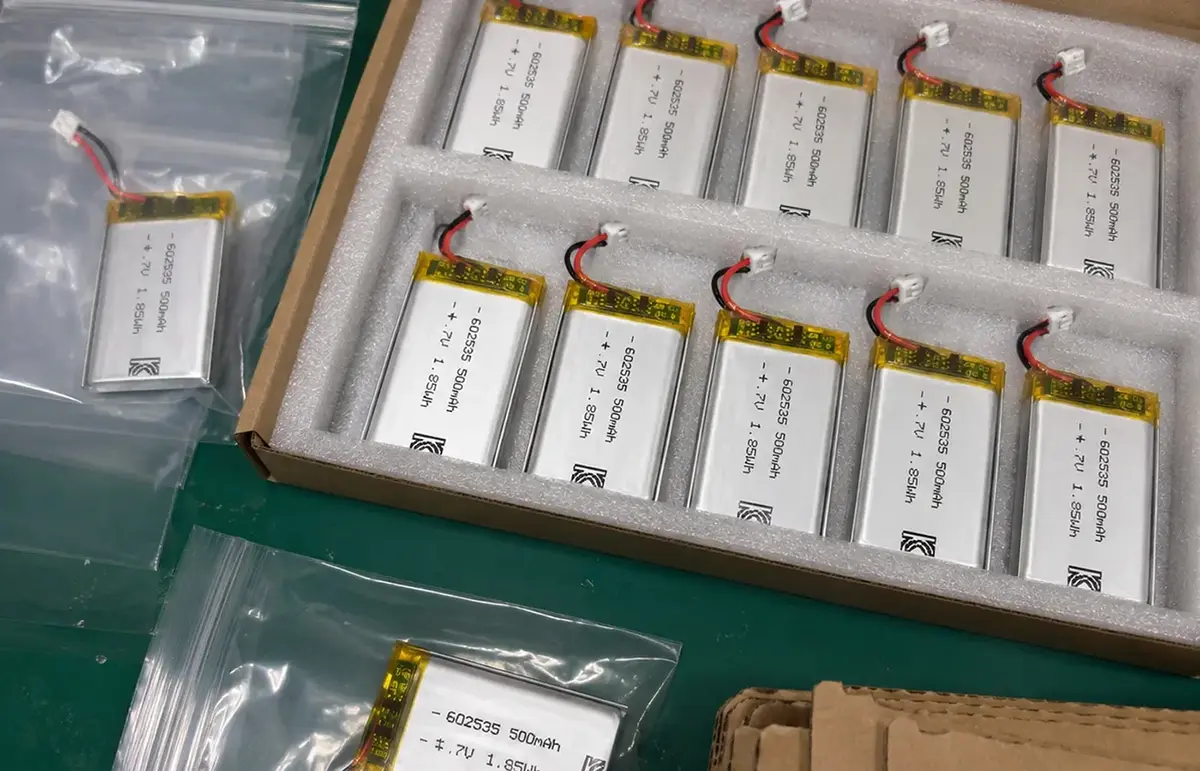

Imej pengendalian kelompok yang dibekalkan: selesai 602535 sel dengan papan perlindungan, petunjuk dan penyambung disediakan untuk pembungkusan. Imej ini berguna sebagai bukti konteks pengeluaran kerana ia menunjukkan jenis pemasangan bateri siap yang dikendalikan, tetapi ia tidak boleh digunakan untuk membayangkan keputusan ujian atau pensijilan tertentu yang belum disahkan. Untuk pesanan OEM berulang, label, kekutuban, penyambung, pemeriksaan elektrik dan kaedah pembungkusan semuanya hendaklah mengikut spesifikasi projek yang diluluskan.
|
Semakan Sel / Label |
Pemeriksaan PCM / Lead |
Pemeriksaan Elektrik |
Semakan Pembungkusan |
|
model + voltan + kapasiti |
papan + kekutuban + penyambung |
cas / voltan / fungsi |
pemisahan + perlindungan |
|
Dokumen / Pasaran |
Sempadan Bukti Semasa |
Peraturan Menghadapi Pelanggan |
|
KC / Korea |
Tanda KC boleh dilihat pada sampel yang dibekalkan. Nombor sijil dan skop model tepat belum dipautkan dalam dokumen ini. |
Tuntut KC hanya selepas sijil sepadan dengan sel / pek HSS 602535 yang tepat. |
|
UN38.3 / Pengangkutan |
Laporan ujian pasaran 602535 3.7V 500mAh wujud, tetapi laporan pihak ketiga bukan bukti produk HSS. |
Gunakan hanya laporan HSS yang sepadan dengan konfigurasi sel / pek yang dipesan dan penghantaran. |
|
MSDS / Data Keselamatan |
MSDS biasanya tersedia untuk sel kelas 602535 di pasaran. |
Sediakan / sebut hanya dokumen HSS semasa untuk konfigurasi yang dipesan dengan tepat. |
|
IEC62133 / CE / RoHS |
Kebolehgunaan berbeza mengikut sel, pek, pasaran dan keperluan pelanggan. |
Jangan berikan pensijilan atau tanda pematuhan kepada SKU ini tanpa pengesahan dokumen yang tepat. |
|
Soalan Pembeli |
Jawapan Kejuruteraan HSS |
|
Adakah 602535 sentiasa bermakna pek siap adalah tepat 6 × 25 × 35 mm? |
Tidak. Kod ini menerangkan format sel nominal; PCM, tab, petunjuk dan penyambung boleh menambah sampul surat yang telah siap. |
|
Bolehkah saya menggunakan penyambung 2-pin yang berbeza? |
ya. Hantar foto penyambung sisi peranti, pic, polariti dan panjang plumbum yang diperlukan untuk pemadanan. |
|
Adakah 500mAh cukup untuk peranti saya? |
Ia bergantung kepada beban purata, arus puncak dan kitaran tugas. HSS menyemak profil kuasa peranti sebelum kelulusan. |
|
Bolehkah ini menggerakkan motor atau pemanas? |
Hanya selepas lonjakan dan arus berterusan disahkan. Aplikasi saliran tinggi tidak boleh dianggap serasi. |
HANTAR KEPERLUAN BATERI PERANTI ANDA
Untuk semakan kesesuaian Bateri LiPo 602535 3.7V 500mAh, hantarkan kepada HSS Energy beban peranti, profil pengecasan, rongga, penyambung, kekutuban, panjang plumbum dan kitaran tugas. Jika tersedia, sertakan sampel bateri asal atau foto penyambung sisi peranti bersama-sama dengan kuantiti sampel dan jangkaan permintaan tahunan. Maklumat itu membantu HSS menyemak keperluan teknikal dan pengeluaran ulangan sebelum menyediakan sebut harga.
