Penyelesaian Bateri Litium Tersuai

Projek bateri litium tersuai bermula dengan peralatan. Voltan pengendalian, masa jalan, beban berterusan dan puncak, ruang pemasangan yang tersedia, kaedah pengecasan, persekitaran operasi dan keperluan pematuhan menentukan seni bina bateri akhir. HSS Energy menyokong pembangunan bateri daripada pemilihan sel dan BMS melalui prototaip, pengesahan peranti dan pengeluaran.

1. Mulakan dengan Keperluan Peranti

Spesifikasi bateri standard hanya berguna apabila ia sepadan dengan peralatan. Sebelum pemilihan sel, projek harus menentukan beban elektrik dan had mekanikal yang mesti digunakan oleh bateri.

· Voltan kendalian dan julat voltan yang dibenarkan

· Masa jalan yang diperlukan atau tenaga sasaran

· Purata, berterusan dan arus beban puncak

· Dimensi dan berat bateri maksimum

· Kaedah pengecasan dan antara muka pengecasan

· Suhu operasi dan penyimpanan

· Negara sasaran dan keperluan pensijilan

· Sampel yang dijangkakan dan kuantiti pengeluaran

2. Pokok Keputusan Bateri Tersuai Pantas

3. Kimia dan Pemilihan Sel

Untuk projek litium-ion tersuai kecil dan sederhana, pilihan sel boleh termasuk sel Gred A daripada pengilang terkenal seperti EVE, DMEGC, BAK, LG dan Samsung, tertakluk kepada keperluan elektrik, dimensi, pensijilan dan bekalan projek.

Jenama sel hanyalah satu faktor pemilihan. Konsistensi kapasiti, rintangan dalaman, keupayaan nyahcas, suhu operasi, saiz, keperluan kitaran dan kesinambungan bekalan dinilai bersama.

4. Voltan dan Seni Bina Pek

Voltan ialah seni bina permulaan, bukan spesifikasi bateri yang lengkap. Kapasiti, keupayaan semasa, format sel, BMS, dimensi pek dan penyambung mesti masih dipadankan dengan peranti.

5. BMS dan Reka Bentuk Perlindungan

Konfigurasi BMS dipilih mengikut seni bina bateri dan keperluan peralatan. Fungsi perlindungan standard boleh termasuk:

· Perlindungan cas berlebihan

· Perlindungan lebihan pelepasan

· Perlindungan suhu berlebihan

· Perlindungan litar pintas

· Perlindungan lebihan semasa jika diperlukan

· Pengimbangan sel dan pemantauan suhu mengikut reka bentuk

Komunikasi adalah pilihan dan dipilih mengikut antara muka peralatan. Pilihan projek yang tersedia boleh termasuk Bluetooth, RS485 dan CAN. Pembangunan BMS atau penyesuaian protokol boleh disokong di mana projek memerlukan strategi kawalan tersuai.

6. Penyesuaian Mekanikal, Perumahan dan Antara Muka

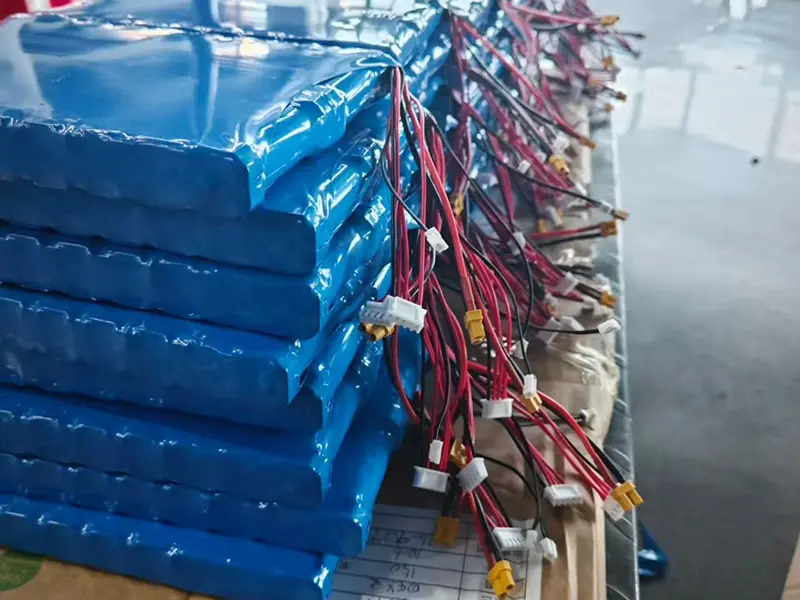

Pek bateri tersuai dengan kabel dan penyambung khusus projek yang disediakan untuk pengeluaran

7. Kejuruteraan Bateri Khusus Aplikasi

Tiga projek sebenar menggambarkan keutamaan penyesuaian yang berbeza: padanan elektrik dan penyambung, penyepaduan komunikasi BMS dan penyesuaian mekanikal semasa tinggi. Identiti pelanggan tidak didedahkan.

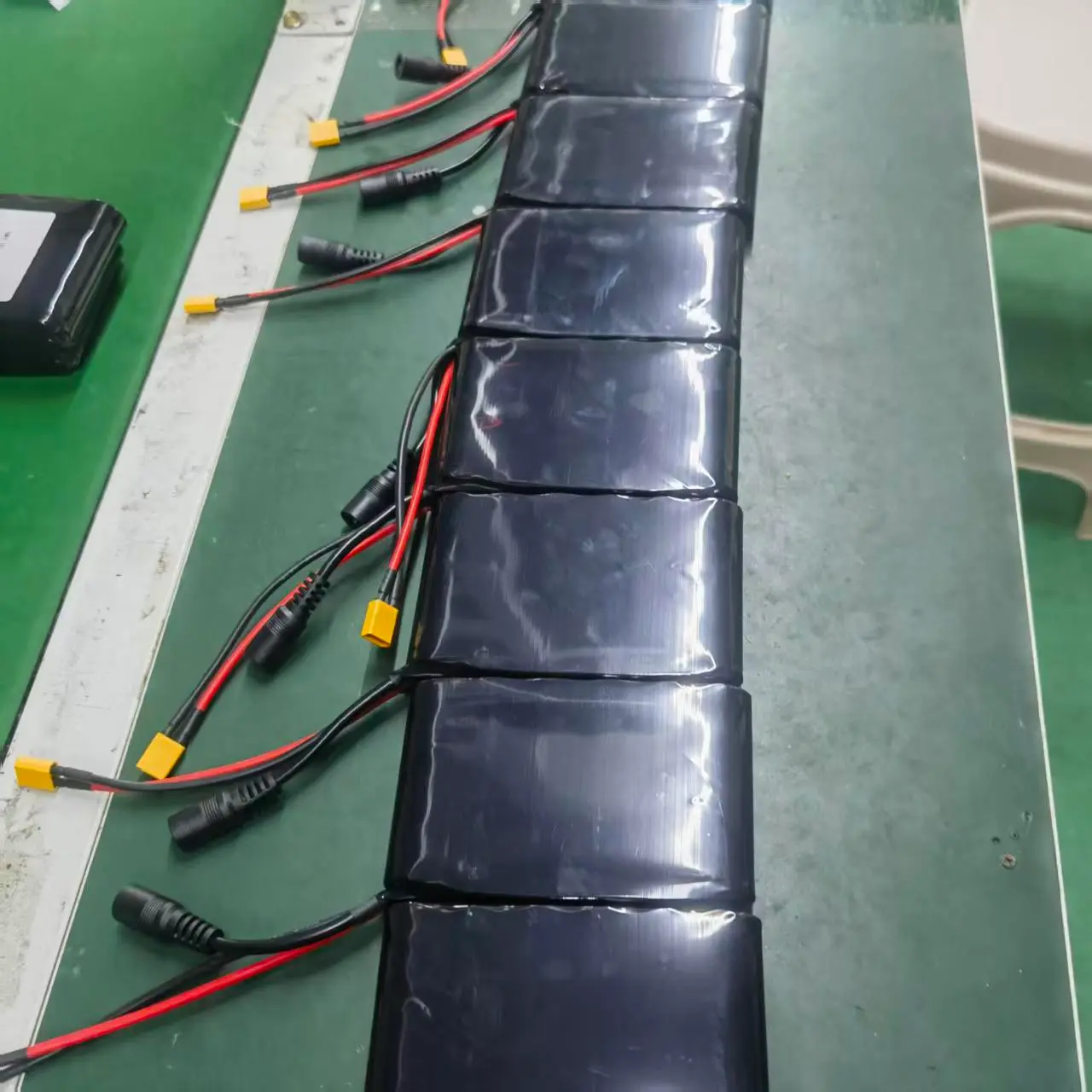

Kes 01 — Pek Bateri Litium Tersuai 11.1V 3Ah

Beban elektrik dan penyesuaian dwi-penyambung

Pengeluaran kelompok pek 11.1V 3Ah dengan antara muka DC dan XT60.

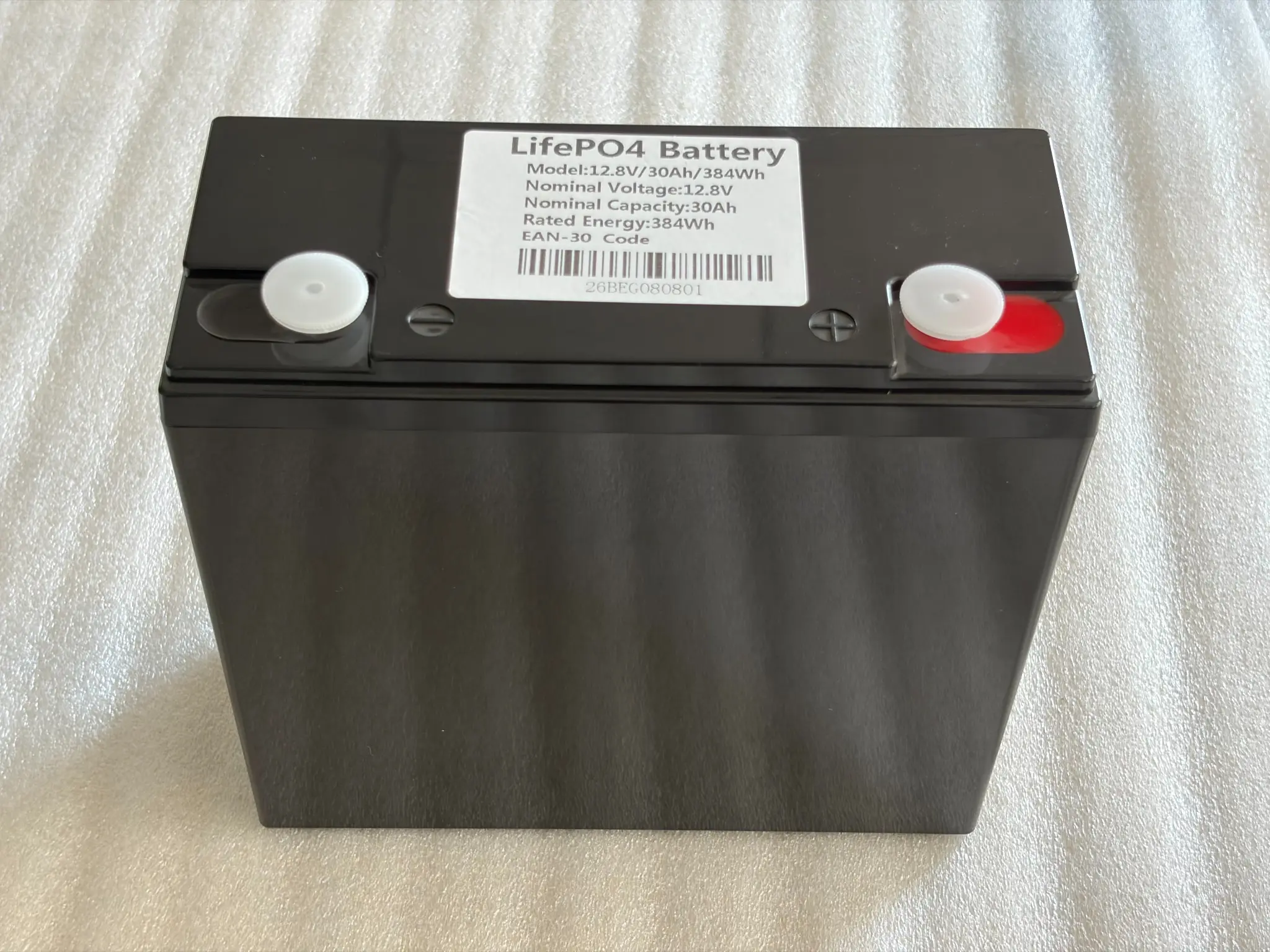

Kes 02 — Pek Bateri LiFePO4 12.8V 30Ah

Penyesuaian komunikasi BMS dan Bluetooth

Bateri LiFePO4 12.8V 30Ah dengan 60A BMS dan komunikasi Bluetooth.

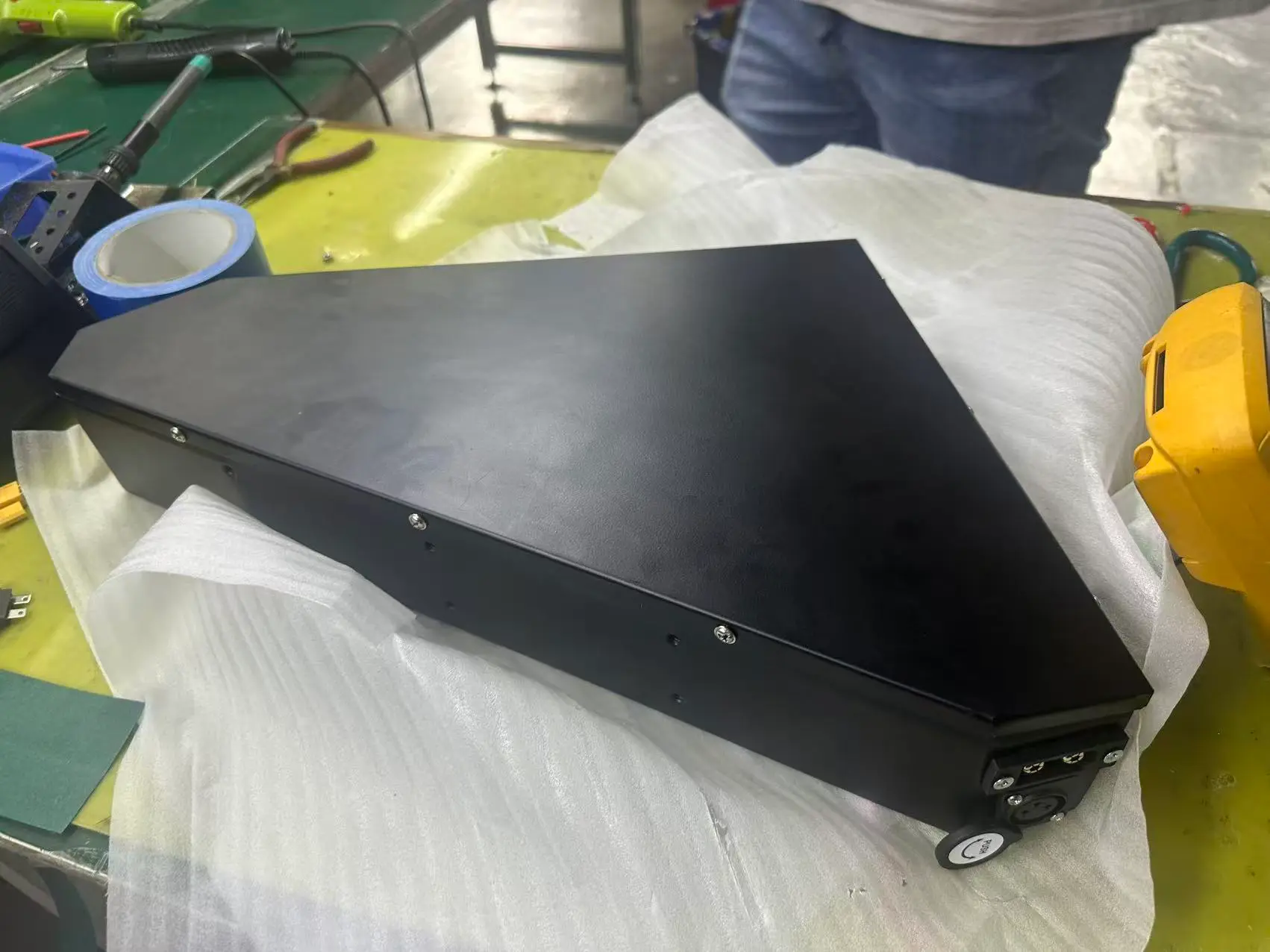

Kes 03 — Pek Bateri Berbentuk Tersuai 72V 25Ah

Output arus tinggi dan faktor bentuk mekanikal khas

Pek bateri berbentuk tersuai 72V 25Ah dengan nyahcas berterusan 150A dan antara muka QS10.

Kes ini menunjukkan bagaimana voltan, keupayaan arus, BMS, komunikasi, bentuk kepungan, kabel dan penyambung boleh dipadankan dengan peralatan dan bukannya memaksa peranti menerima format bateri tetap.

9. Daripada Masa Jalan Peranti kepada Kapasiti Bateri

Pek tersuai hendaklah bersaiz daripada keperluan tenaga peranti, kemudian diperiksa mengikut had arus, voltan dan ruang.

Pengiraan 60Wh hanyalah titik permulaan. Kapasiti akhir juga harus mempertimbangkan arus nyahcas, kecekapan penukaran, kedalaman nyahcas yang dibenarkan, suhu, margin penuaan, beban puncak dan keperluan rizab khusus peranti. Margin kejuruteraan disahkan oleh projek dan bukannya menggunakan satu peratusan tetap untuk setiap permohonan.

10. Platform Sedia Ada, Separa Tersuai atau Tersuai Penuh

11. Prototaip kepada Pengeluaran Besar-besaran

12. Pengeluaran dan Pengesahan Elektrik

Pengeluaran bateri tersuai memerlukan konsistensi pada tahap komponen dan pek. Kawalan proses biasa boleh termasuk pemeriksaan sel masuk, pengisihan dan pemadanan sel, pengesahan BMS, pemasangan pek, pemeriksaan caj/pelepasan, pengesahan perlindungan, penuaan dan pemeriksaan akhir.

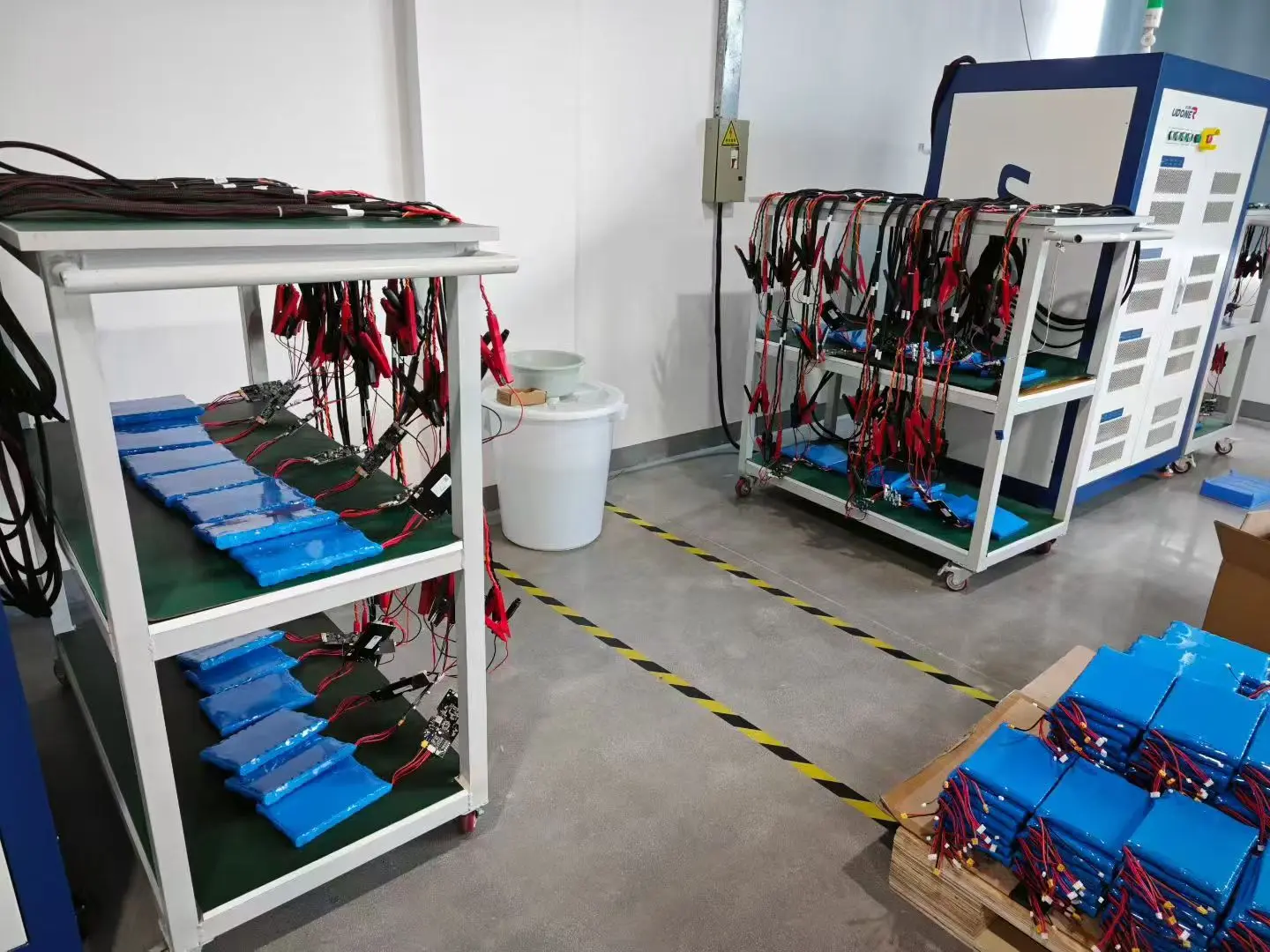

Pek bateri yang menjalani ujian elektrik berbilang saluran dan pengesahan pengeluaran

13. Sokongan Pensijilan dan Dokumentasi

Keperluan pensijilan bergantung pada konfigurasi bateri akhir, kategori produk akhir dan pasaran destinasi. HSS Energy boleh menyokong perancangan dokumentasi dan pensijilan untuk projek bateri tersuai. Contoh dokumentasi projek yang tersedia termasuk ujian pengangkutan UN38.3, MSDS dan pensijilan pasaran terpilih seperti KC untuk model bateri yang berkenaan.

Dokumen yang ditunjukkan di bawah adalah contoh terpilih sahaja. Mereka tidak bermaksud bahawa setiap konfigurasi bateri tersuai dilindungi secara automatik. Skop pensijilan khusus model mesti disahkan sebelum kelulusan pesanan.

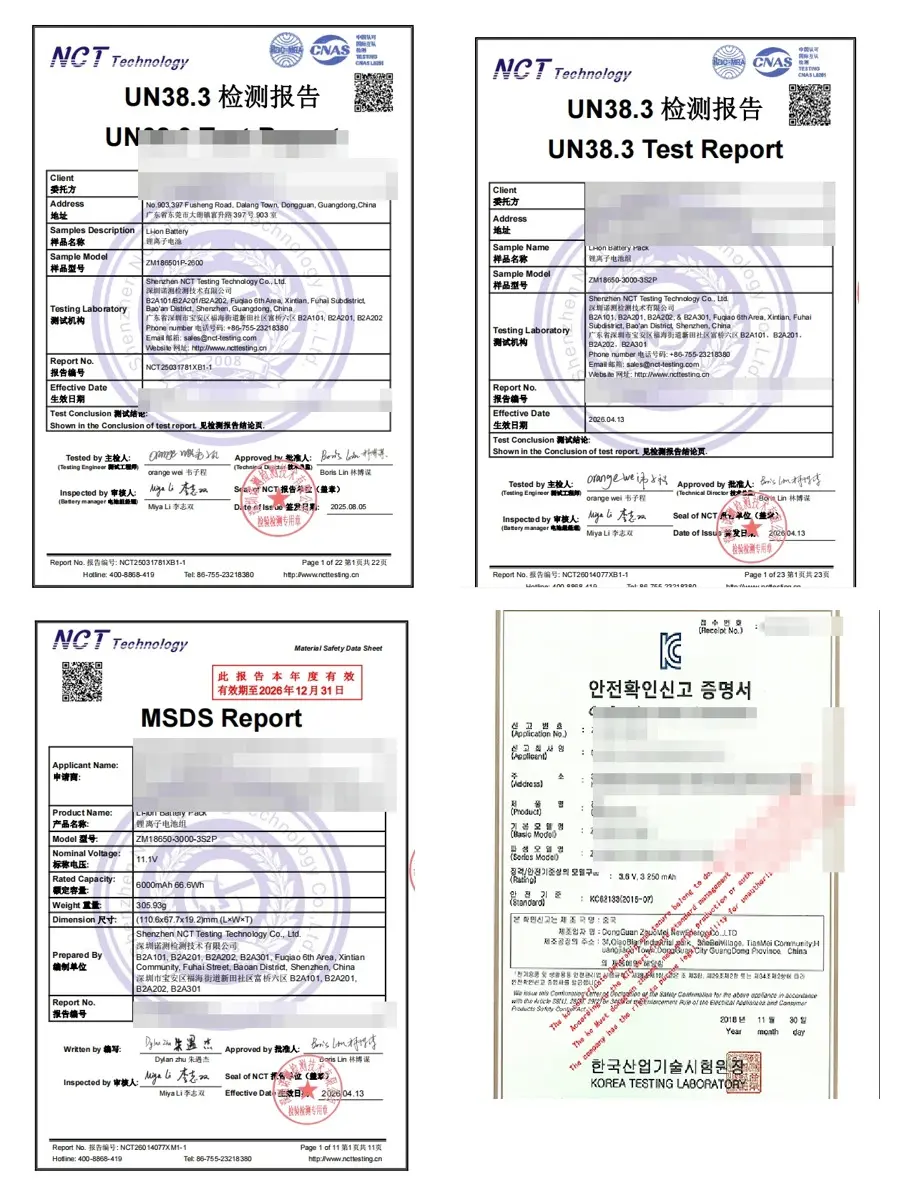

Contoh pensijilan dan pengangkutan-dokumen terpilih; maklumat pemohon/syarikat disunting untuk paparan umum

Laluan Dokumentasi Biasa

14. Maklumat Diperlukan untuk Projek Bateri Tersuai

· Nama peranti dan aplikasi

· Voltan kendalian dan julat voltan yang dibenarkan

· Arus atau kuasa purata dan puncak

· Waktu jalan yang diperlukan

· Dimensi dan berat bateri maksimum

· Spesifikasi bateri semasa jika menggantikan pek sedia ada

· Kaedah pengecasan dan maklumat pengecas

· Keperluan penyambung, kabel dan komunikasi

· Suhu operasi dan persekitaran pemasangan

· Negara sasaran / keperluan pensijilan

· Sampel yang dijangkakan dan kuantiti pengeluaran

15. Parameter dan Notis Spesifikasi

Spesifikasi, contoh dan pilihan konfigurasi yang ditunjukkan pada halaman ini adalah untuk penilaian kejuruteraan awal. Voltan akhir, kapasiti, dimensi, berat, arus nyahcas, model sel, BMS, penyambung, penutup, komunikasi dan spesifikasi lain mungkin berubah mengikut keperluan peranti, ketersediaan komponen, skop pensijilan dan pembangunan produk.

Spesifikasi akhir tertakluk kepada sampel yang diluluskan, lembaran data yang disahkan, perjanjian teknikal, PI atau kontrak. Jika maklumat tapak web berbeza daripada dokumen projek yang diluluskan, dokumen projek yang diluluskan akan diutamakan.

Beritahu Kami Tentang Peranti Anda

Hantar voltan peranti, beban, masa jalan yang diperlukan, ruang bateri, kaedah pengecasan, penyambung dan pasaran sasaran. HSS Energy boleh menilai sama ada platform sedia ada, konfigurasi separa tersuai atau reka bentuk bateri tersuai penuh adalah titik permulaan yang paling sesuai untuk projek itu.
