Platform bateri LiFePO4 dipadankan dengan voltan penyongsang, beban isi rumah, tempoh sandaran, protokol komunikasi dan keperluan pasaran destinasi.

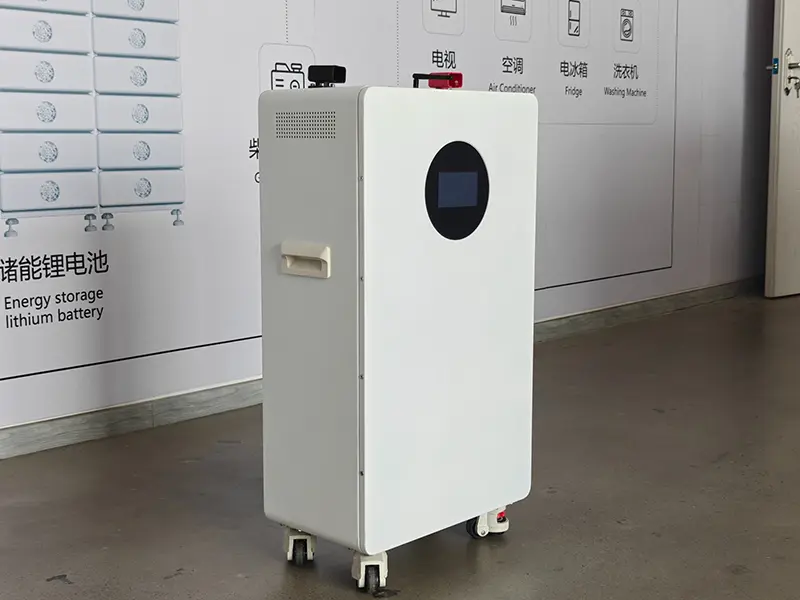

Bateri simpanan tenaga LiFePO4 kediaman berdiri di lantai.
|
Dipadankan dengan sistem elektrik yang lengkap Kapasiti bateri hanyalah satu bahagian daripada pemilihan sistem. Konfigurasi akhir disemak terhadap julat DC penyongsang, beban berterusan dan puncak, komunikasi CAN/RS485, keadaan pemasangan dan keperluan pengembangan masa hadapan. |
Pemilihan storan kediaman bermula dengan model penyongsang yang tepat. Platform penyongsang 48V / 51.2V biasanya menggunakan bank bateri voltan rendah, manakala penyongsang hibrid voltan tinggi memerlukan platform bateri HV bersiri yang dipadankan dengan tetingkap kendalian DC penyongsang.
|
Sistem |
Format biasa |
Kaedah pengembangan |
Penggunaan biasa |
|
48V / 51.2V LV |
Dinding / lantai / rak |
Pek dipadankan secara selari |
Sistem kediaman solar, sandaran dan luar grid rumah |
|
Voltan tinggi |
Modul berkaitan siri |
Tambahkan modul yang dipadankan dalam siri |
Kediaman berkuasa tinggi, vila dan sistem storan teragih yang lebih besar |
|
LANGKAH |
SEMAK |
PERATURAN PEMILIHAN |
|
1 |
Platform penyongsang |
Input bateri 48V / 51.2V -> pilih bank bateri voltan rendah. Input bateri voltan tinggi -> pilih platform modular HV yang dipadankan dengan tetingkap DC penyongsang. |
|
2 |
Sasaran penyimpanan |
Pilih tenaga boleh guna dan tempoh sandaran yang diperlukan. Mulakan daripada platform kelas 10.24kWj atau 16.08kWj, kemudian kembangkan dengan pek LV yang dipadankan secara selari atau modul HV secara bersiri jika disokong. |
|
3 |
Beban dan komunikasi |
Sahkan kuasa/arus berterusan dan puncak, komunikasi CAN atau RS485, protokol tepat dan perisian tegar penyongsang sebelum memuktamadkan konfigurasi bateri. |
|
4 |
Pasaran destinasi |
Sahkan negara sasaran dan dokumen pematuhan khusus model, pelabelan, dokumentasi pengangkutan dan sebarang kelulusan atau laluan penyenaraian tempatan yang diperlukan untuk projek. |
Konfigurasi akhir disahkan terhadap model penyongsang yang tepat, sasaran storan, beban/semasa, keperluan CAN / RS485 dan pasaran destinasi.
Julat storan kediaman semasa meliputi sistem bateri voltan rendah 51.2V dan platform voltan tinggi modular. Sel LiFePO4 Gred A boleh dikonfigurasikan daripada EVE, DEJIN, REPT dan CORNEX mengikut kapasiti, keperluan semasa dan reka bentuk projek.
|
Parameter |
NSTLV-10.2K |
51.2V 314Ah |
NSTFW-16K-HV |
|
Seni bina |
Voltan rendah |
Voltan rendah |
Modular voltan tinggi |
|
Kimia |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Tenaga nominal |
10.24kWj |
16.08kWj |
16.08kWj setiap modul |
|
Tenaga boleh guna / DoD |
9.22kWj / 90% |
14.47kWj / 90% |
90% DoD |
|
Voltan |
51.2V |
51.2V |
Nominal sistem 256-716.8V |
|
Pengembangan |
Maks. 15 pek selari |
Maks. 15 pek selari |
5-14 modul dalam siri |
|
Arus yang disyorkan |
80A |
140A |
160A |
|
Arus maksimum |
120A |
200A |
200A |
|
Kitaran hidup |
>=6,000 kitaran |
>=8,000 kitaran |
>=8,000 kitaran |
|
IP / penyejukan |
IP54 / semula jadi |
IP20 / semula jadi |
IP20 / kipas |
|
Komunikasi |
BOLEH / RS485 / RS232 |
BOLEH / RS485 / RS232 |
BOLEH / RS485 |
|
Pemasangan |
Dinding / lantai |
Dipasang di lantai |
Tindanan / rangka besi |
|
Platform |
1 pek |
2 pek |
3 pek |
Had platform |
|
NSTLV-10.2K |
10.24kWj |
20.48kWj |
30.72kWj |
Sehingga 15 pek selari* |
|
51.2V 314Ah |
16.08kWj |
32.16kWj |
48.24kWj |
Sehingga 15 pek selari* |
*Kuantiti selari ialah keupayaan platform bateri. Saiz sistem boleh guna akhir bergantung pada had penyongsang, konfigurasi BMS, reka bentuk perlindungan dan keperluan projek.
|
Penarafan modul |
51.2V / 314Ah / 16.08kWj |
|
Konfigurasi siri |
5-14 modul |
|
Voltan nominal sistem |
256-716.8V |
|
Tenaga nominal sistem |
80.38-225.08kWj |
|
Tenaga boleh guna pada 90% DoD |
72.34-202.57kWj |
|
Suhu kerja |
-10°C hingga 55°C |
|
Komunikasi |
BOLEH / RS485 |
*Julat voltan dan tenaga sistem HV ialah contoh konfigurasi. Kuantiti siri akhir tertakluk kepada tetingkap DC penyongsang yang tepat, reka bentuk BMS dan spesifikasi projek yang diluluskan.
Kuantiti modul yang tepat dipilih terhadap tetingkap DC voltan tinggi penyongsang dan kapasiti storan yang diperlukan.
|
Notis Parameter & Spesifikasi Spesifikasi ialah nilai rujukan dan mungkin berubah dengan pemilihan sel, versi BMS/perisian tegar, penutup, protokol penyongsang, pengoptimuman pengeluaran atau konfigurasi projek. Voltan akhir, kapasiti, had semasa, dimensi, berat, penarafan IP, komunikasi, keadaan kitaran hayat, skop pensijilan dan syarat jaminan adalah tertakluk kepada lembaran data khusus model dan PI yang ditandatangani, perjanjian teknikal atau kontrak untuk setiap pesanan. Dokumen pesanan yang ditandatangani mengatasi kandungan tapak web. Spesifikasi bukan kontrak boleh dikemas kini tanpa notis awal. |
Platform bateri voltan rendah dan voltan tinggi HSS Energy boleh dikonfigurasikan untuk platform penyongsang hibrid dan storan tenaga arus perdana. Keserasian disahkan oleh model penyongsang tepat, julat voltan bateri dan protokol komunikasi CAN/RS485 sebelum konfigurasi akhir.
|
Jenama |
Contoh siri / platform yang serasi |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000 ES |
|
|
GoodWe |
Model tambahan yang disokong - sahkan model yang tepat |
|
|
Sebelum ini |
Model tambahan yang disokong - sahkan model yang tepat |
|
|
Megarevo |
Model tambahan yang disokong - sahkan model yang tepat |
|
|
Mengapa pengesahan model yang tepat penting Nama jenama yang serasi tidak bermakna setiap model penyongsang menggunakan julat voltan, protokol atau had arus yang sama. Memadankan model yang tepat sebelum penghantaran mengurangkan perubahan pentauliahan dan penyelesaian masalah komunikasi. |
||
Rujukan projek terpilih menunjukkan kedua-dua sistem selari voltan rendah dan konfigurasi modular voltan tinggi merentas pasaran berbeza.
|
Pasaran |
Kapasiti sistem |
Seni bina |
Penyongsang |
|
|
Jerman |
64.3kWj |
Voltan tinggi |
Deye |
|
|
Mauritius |
32.15kWj |
Voltan rendah |
Solis |
|
|
Malaysia |
144.69kWj |
Voltan tinggi |
Deye |
|

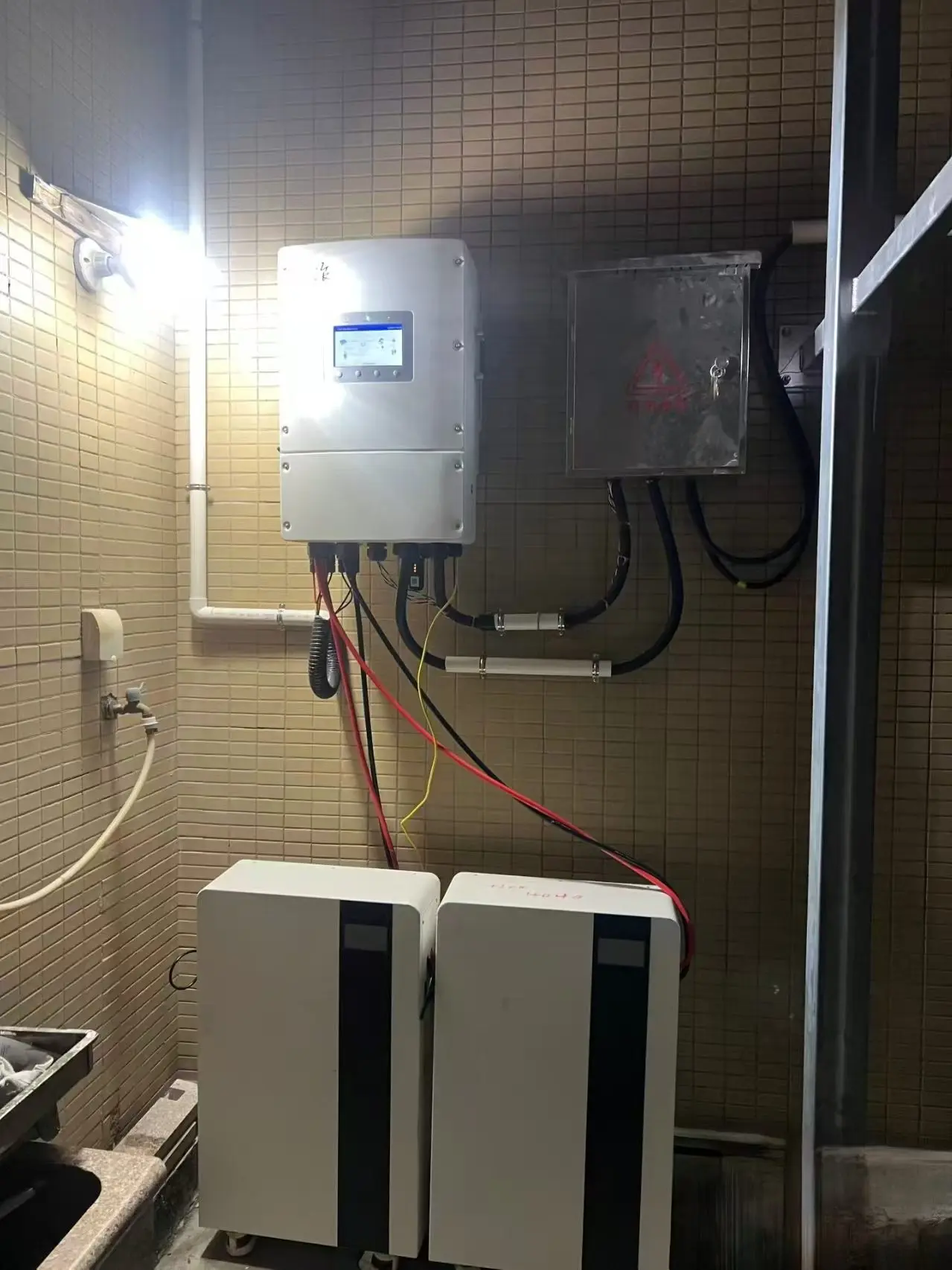

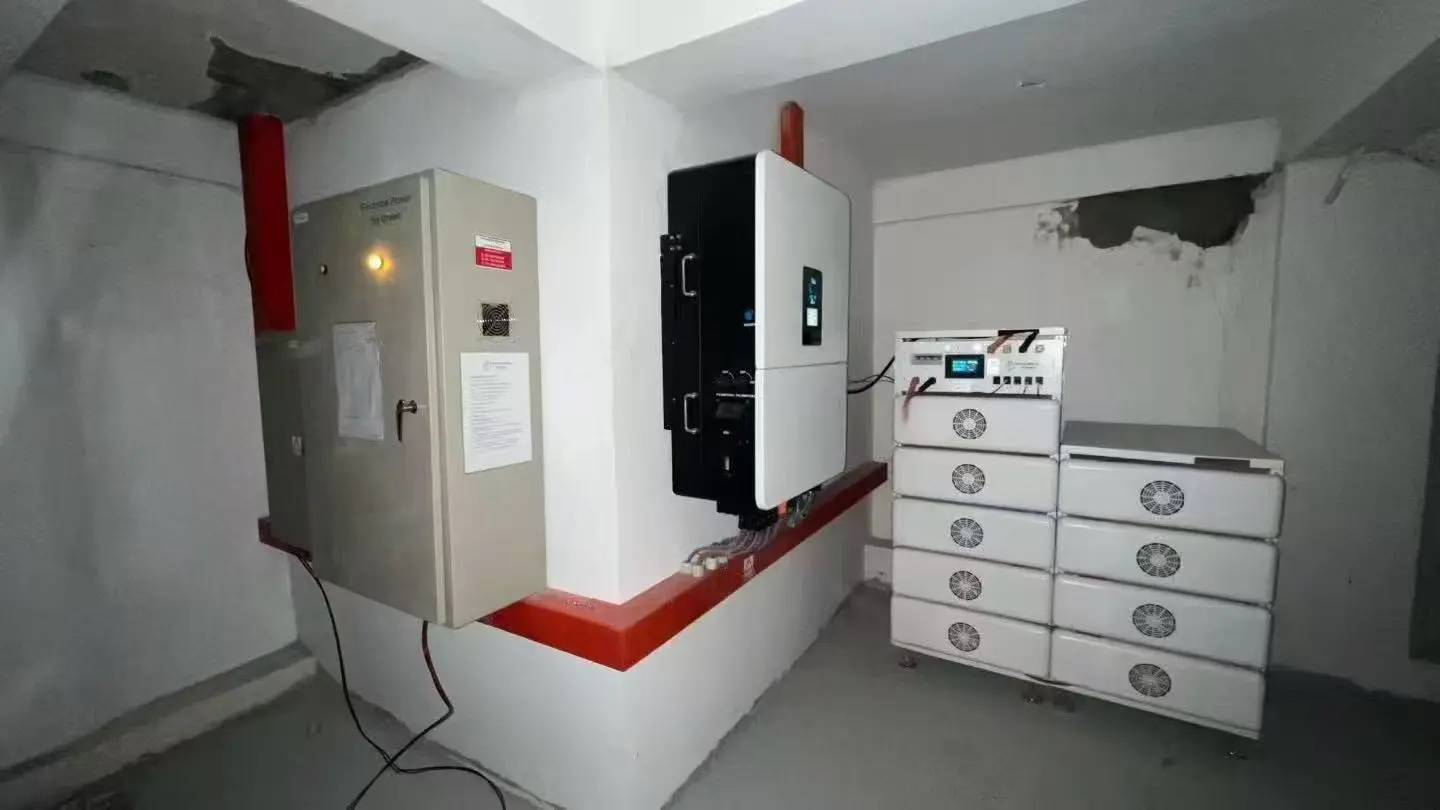

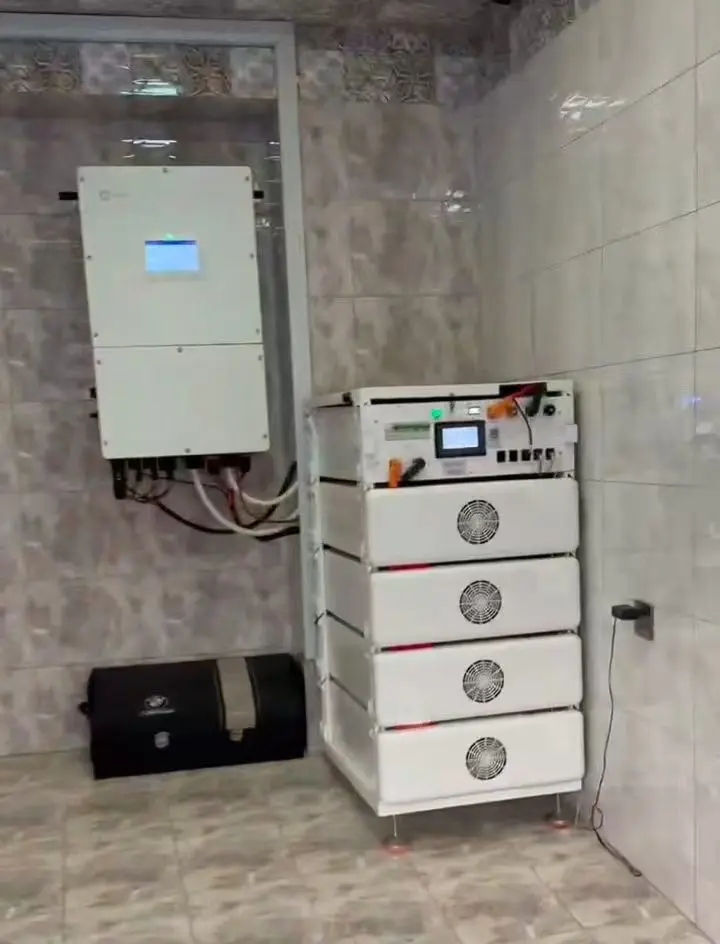

Foto pemasangan medan terpilih yang dibekalkan untuk projek storan kediaman dan teragih HSS Energy.
Bateri simpanan kediaman mesti dipadankan secara elektrik dan digital dengan penyongsang. Konfigurasi BMS, had semasa pengecasan/nyahcas dan tingkah laku komunikasi disemak bersama-sama dengan seni bina bateri.
|
Pemeriksaan kejuruteraan |
Keperluan projek |
|
Tingkap elektrik |
Voltan nominal, voltan cas, voltan potong dan julat input penyongsang |
|
Keupayaan kuasa |
Arus cas/nyahcas berterusan dan puncak |
|
Komunikasi |
protokol CAN atau RS485, pelaporan SOC, penggera dan status perlindungan |
|
Reka bentuk terma |
Penyejukan semula jadi atau kipas mengikut platform bateri |
|
Integrasi mekanikal |
Pemasangan dinding, lantai, rak, tindanan atau rangka besi |
|
Pengembangan |
Seni bina selari atau siri dipadankan dengan reka bentuk penyongsang dan BMS |

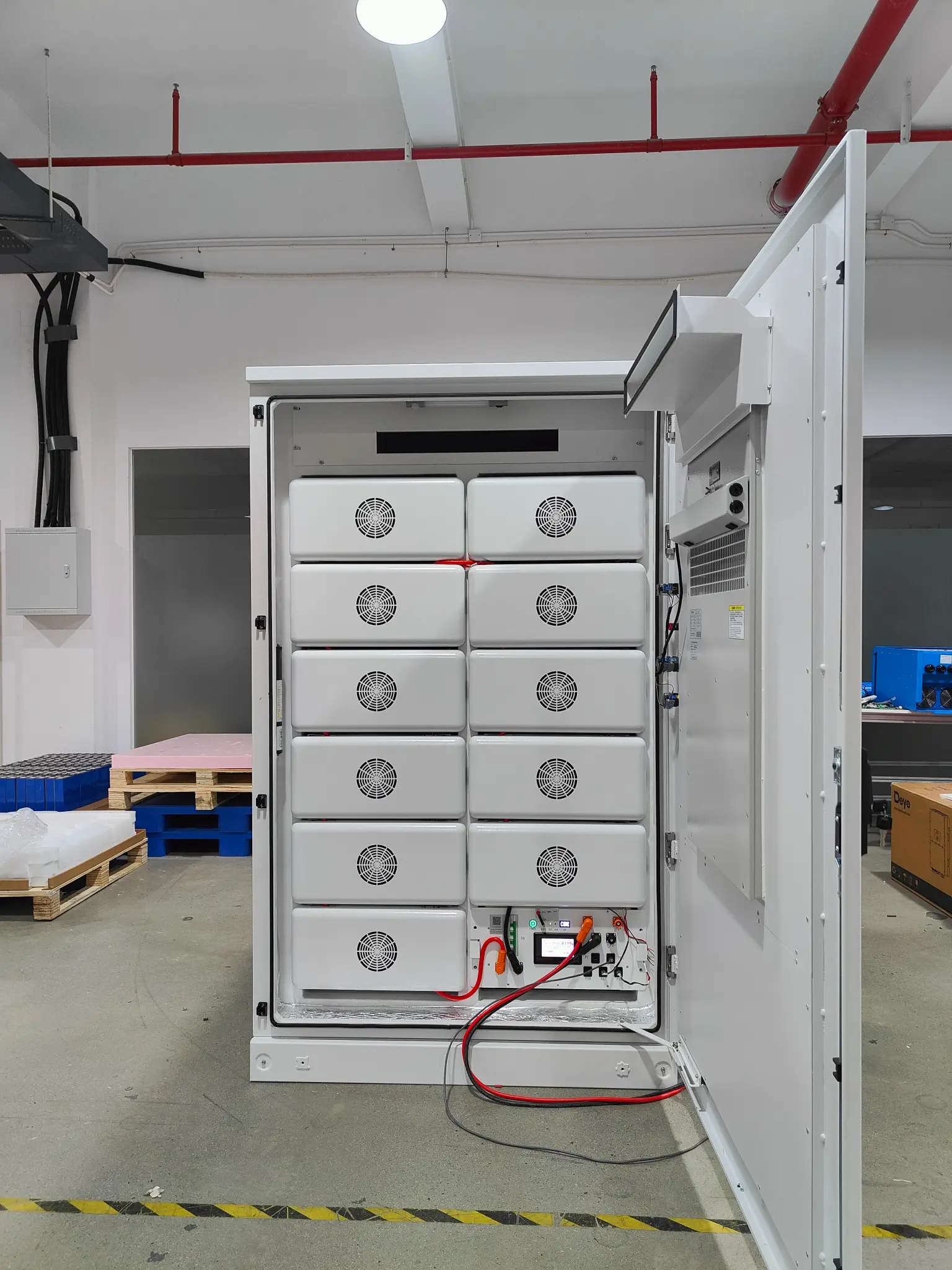

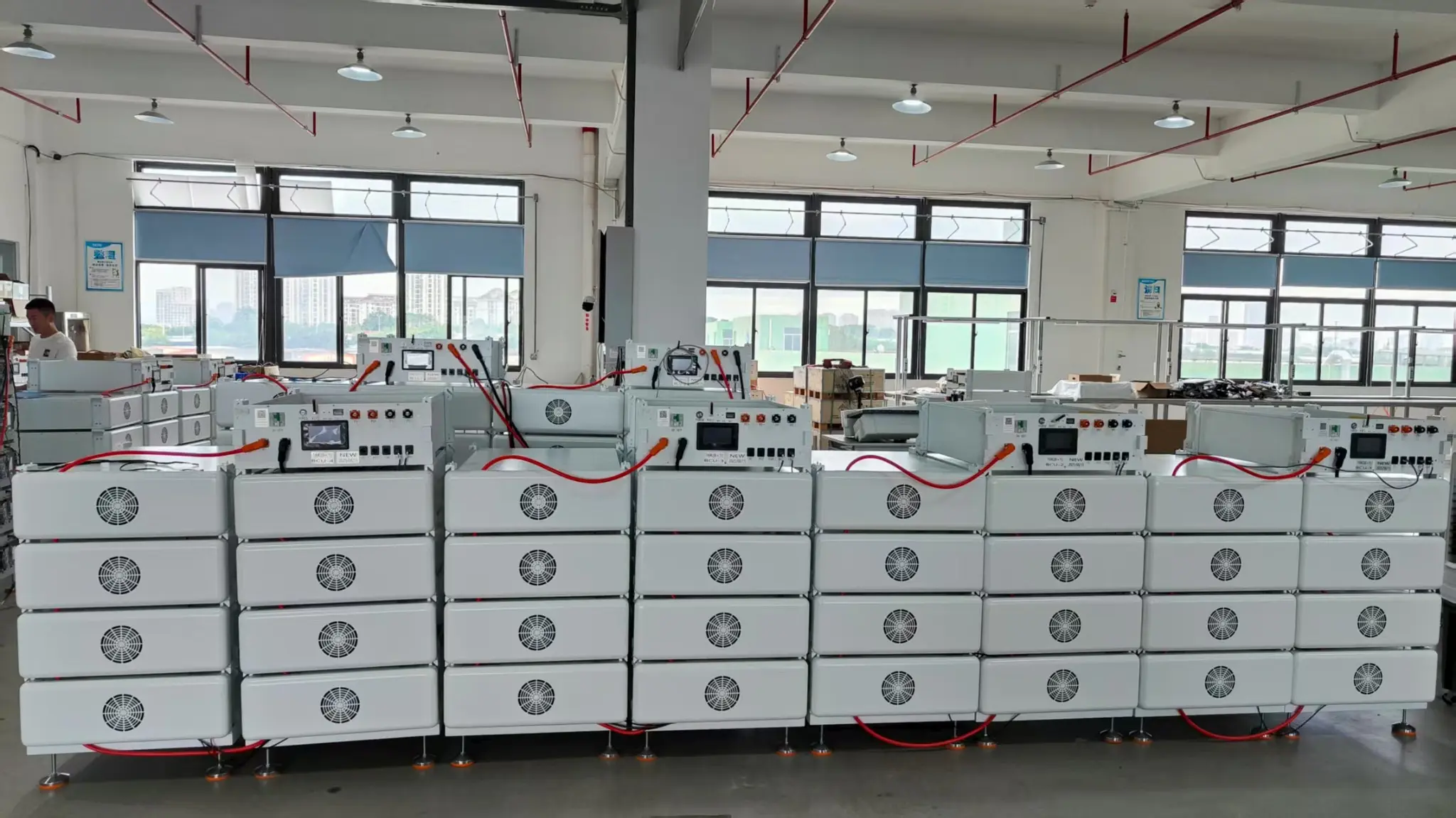

Integrasi sistem bateri modular dan pemasangan elektrik dalaman.
Modul bateri yang menjalani pemasangan dan pengesahan elektrik sebelum penyepaduan sistem.
· Pemeriksaan konsistensi sel dan modul
· Pemeriksaan voltan, polariti dan penebat
· Pengesahan fungsi cas dan nyahcas
· Perlindungan BMS dan pengesahan had semasa
· Semakan komunikasi CAN / RS485 jika perlu
· Pemeriksaan pendawaian akhir, penyambung dan fungsi sistem
Dokumentasi khusus model tersedia untuk produk bateri terpilih. Sijil dan skop laporan hendaklah sentiasa disemak terhadap model yang tepat sebelum penerbitan atau penghantaran.
|
|
|
|
|
|

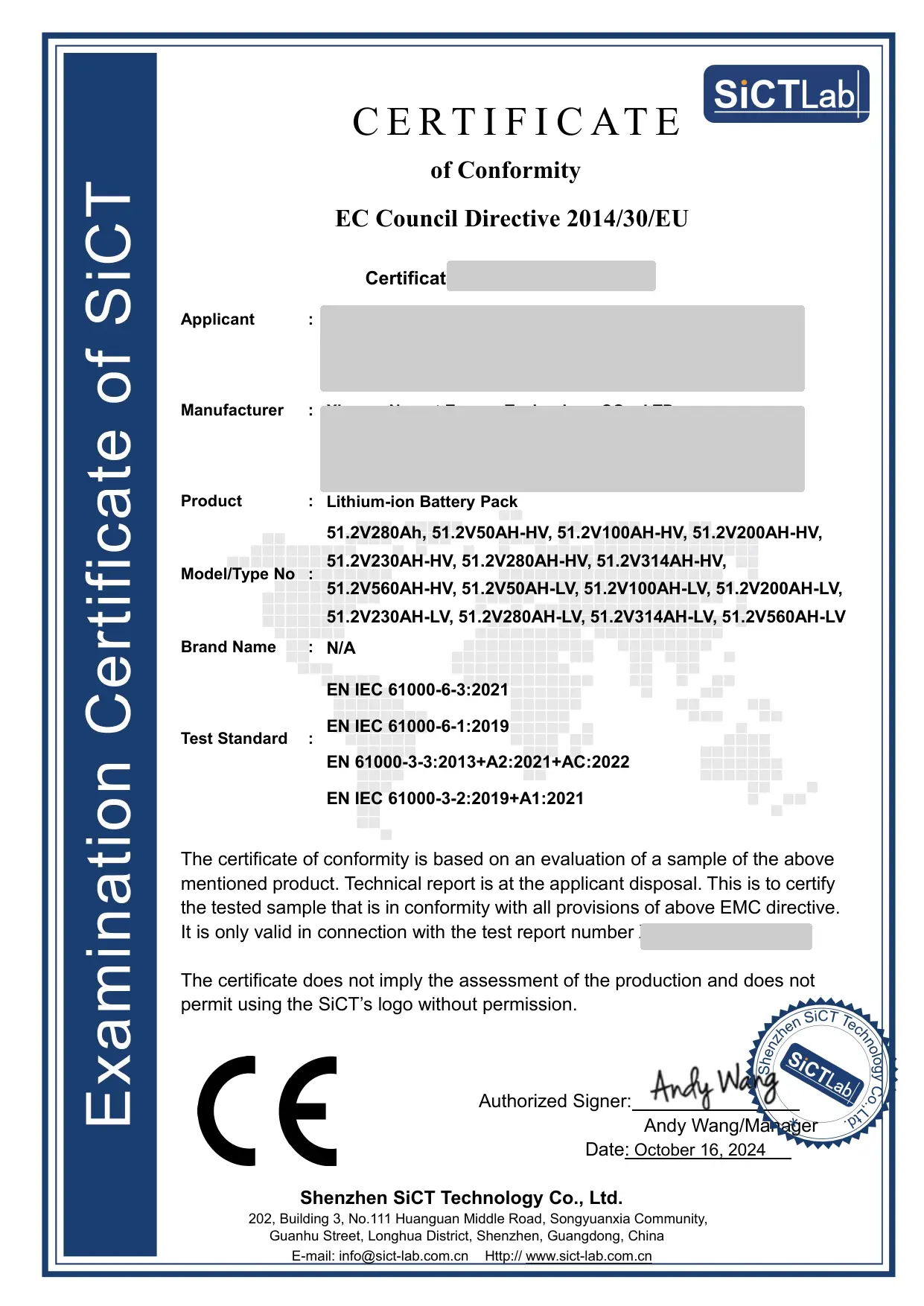

CE / EMC |

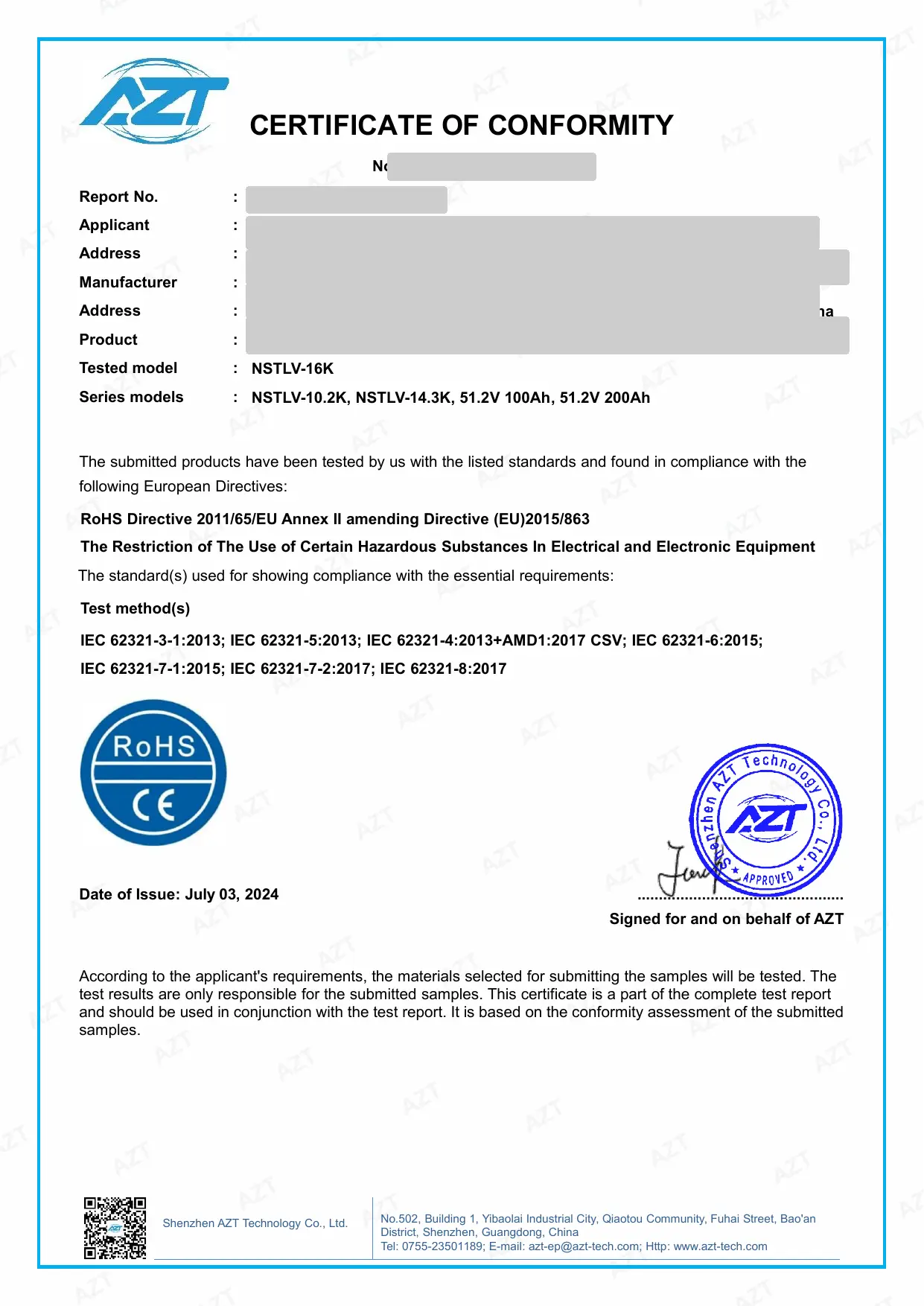

RoHS |

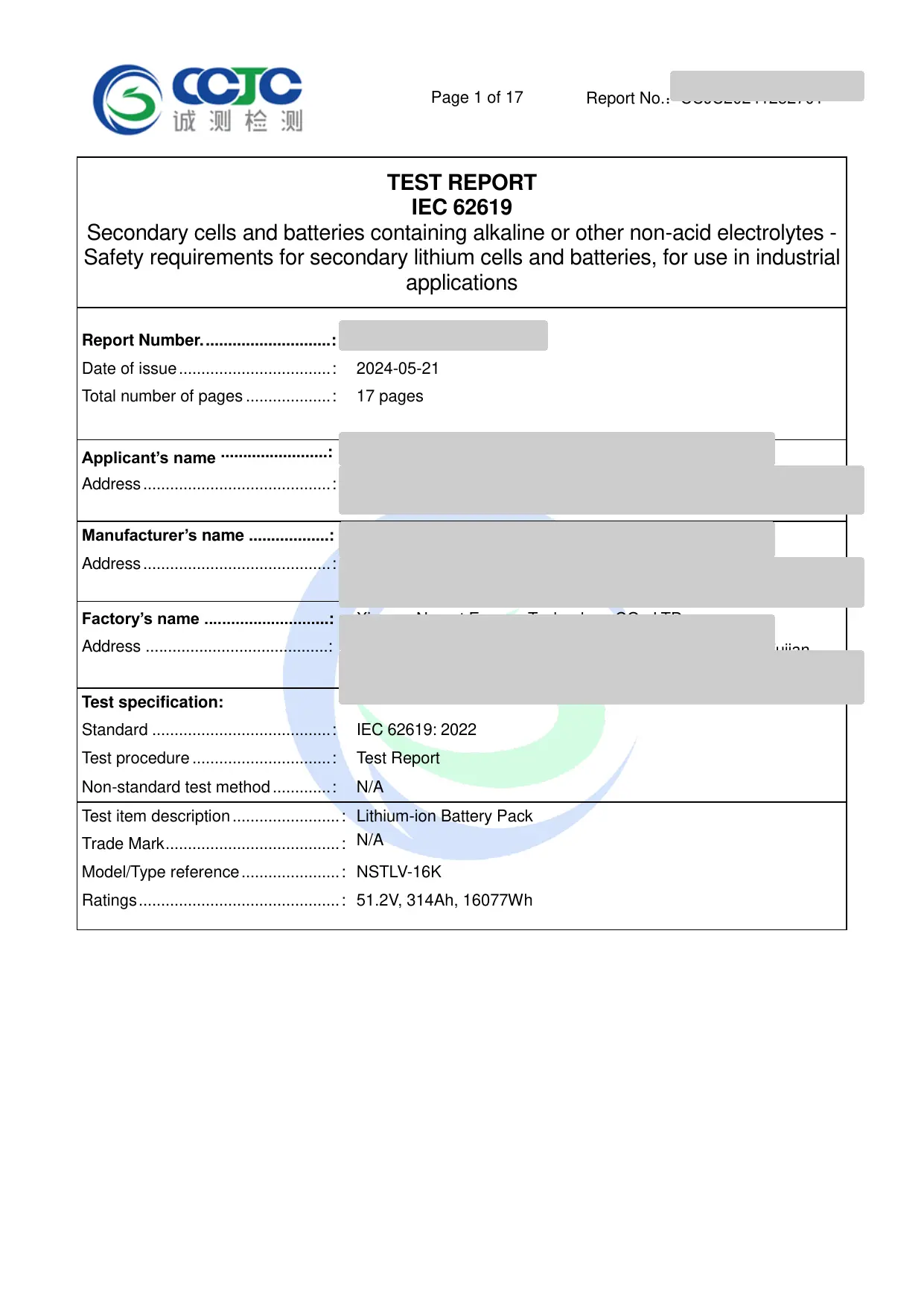

IEC 62619 |

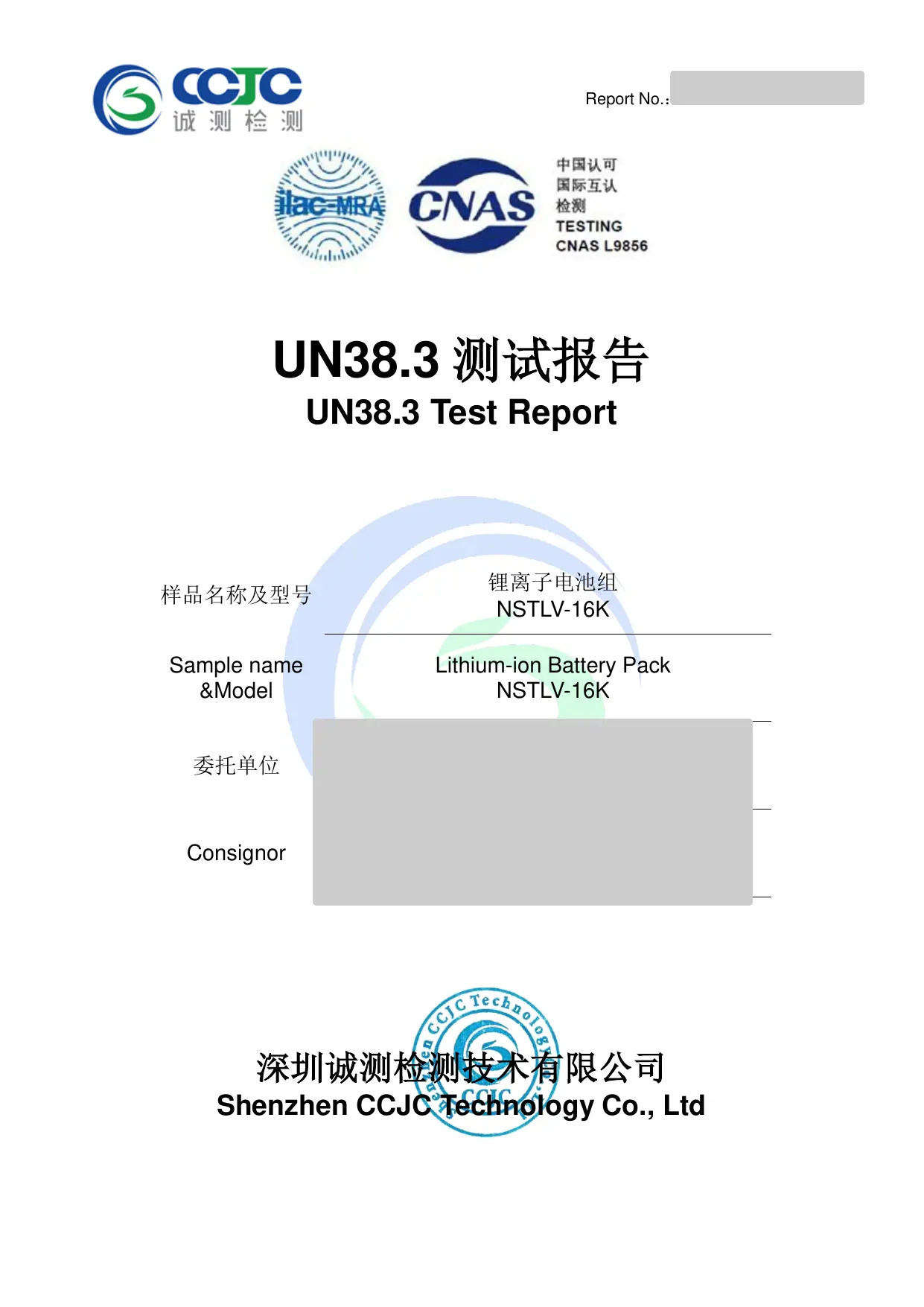

UN38.3 |
Dokumentasi MSDS juga tersedia untuk model rujukan NSTLV-16K yang diuji. Salinan khusus model boleh disediakan atas permintaan.
|
WARANTI STANDARD 5 tahun |
WARANTI LANJUTAN Tambahan 5 tahun tersedia |
Skop jaminan dan syarat lanjutan disahkan untuk model bateri dan keadaan projek yang dipilih.
|
EROPAH Dokumen CE / EMC dan RoHS semasa hanya digunakan untuk model yang disenaraikan dalam laporan yang sepadan. Peraturan EU 2023/1542 menambah kewajipan khusus bateri melangkaui EMC/RoHS. Bateri industri melebihi 2kWj memerlukan pasport bateri mulai 18 Februari 2027. Sahkan model yang tepat, dokumentasi teknikal dan kewajipan pengendali ekonomi sebelum pelancaran pasaran. |
AUSTRALIA IEC 62619 dan UN38.3 menyediakan bukti teknikal sokongan, tetapi akses pasaran Australia dan penyenaraian Majlis Tenaga Bersih adalah keperluan berasingan. Semasa 2026 CEC sedang beralih kepada SA TS 5398; mulai 1 Januari 2027 permohonan Senarai Bateri Diluluskan baharu hanya diterima di bawah SA TS 5398. |
TIMUR TENGAH Keperluan berbeza mengikut negara. Projek Arab Saudi harus menyemak Peraturan Teknikal SASO untuk Bateri Elektrik dan laluan pematuhan SABER yang berkenaan. Di UAE, produk yang tertakluk kepada peraturan teknikal mungkin memerlukan Sijil Pematuhan UAE melalui MoIAT; laporan ujian makmal bertauliah membentuk sebahagian daripada pakej permohonan. |
Nota kawal selia: keperluan berubah mengikut masa. Sahkan skop model semasa, laluan penyenaraian tempatan, label, kewajipan pengimport dan dokumentasi pengangkutan sebelum menerbitkan tuntutan pematuhan khusus pasaran.
Cadangan bateri praktikal biasanya boleh disediakan sebaik sahaja maklumat projek berikut tersedia:
1. Negara / pasaran sasaran
2. Jenama penyongsang dan model yang tepat
3. Kapasiti storan yang diperlukan atau masa sandaran sasaran
4. Maksimum beban berterusan dan puncak
5. Seni bina voltan rendah atau voltan tinggi
6. Pemasangan dalaman / luaran dan ruang yang tersedia
7. Keperluan protokol komunikasi
8. Dokumen pematuhan yang diperlukan dan anggaran kuantiti pesanan
|
Siasatan projek Hantar model penyongsang, kapasiti storan sasaran, beban maksimum, kaedah pemasangan dan pasaran destinasi. HSS Energy kemudiannya boleh menilai voltan bateri, konfigurasi modul, komunikasi BMS dan pakej dokumentasi untuk projek itu. |
HSS Energy membekalkan platform bateri LiFePO4 voltan rendah dan voltan tinggi untuk penggunaan sendiri solar kediaman, kuasa sandaran dan aplikasi luar grid, dengan konfigurasi berasaskan projek untuk komunikasi penyongsang, pengembangan kapasiti dan format pemasangan.
