Bateri UAV 14S 72000mAh adalah kedudukan tenaga khusus tinggi dalam keluarga 14S pengeluar HSS Energy. Pada 51.2V dan 72Ah, tenaga nominal ialah 3686.4Wh. Rujukan produk yang dibekalkan menunjukkan nilai ketumpatan tenaga yang diterbitkan sebanyak 400Wj/kg dan pek siap 9.5kg, memberikan rujukan peringkat pek aritmetik kira-kira 388Wj/kg. Oleh itu, cadangan nilainya ialah kecekapan tenaga-ke-jisim, bukan sekadar kapasiti maksimum.
|
Parameter |
Spesifikasi |
|
Model produk |
HSS 14S1P-72Ah |
|
Kategori produk |
Bateri litium UAV keadaan separa pepejal |
|
Konfigurasi |
14S1P |
|
Voltan nominal |
51.2V |
|
Kapasiti nominal |
72000mAh / 72Ah |
|
Tenaga nominal |
3686.4Wj |
|
Ketumpatan tenaga yang diterbitkan |
Nilai 400Wj/kg ditunjukkan pada rujukan produk yang dibekalkan |
|
Rujukan pek yang dikira |
Kira-kira 388Wj/kg (3686.4Wj / 9.5kg) |
|
Berat pek |
lebih kurang 9.5kg |
|

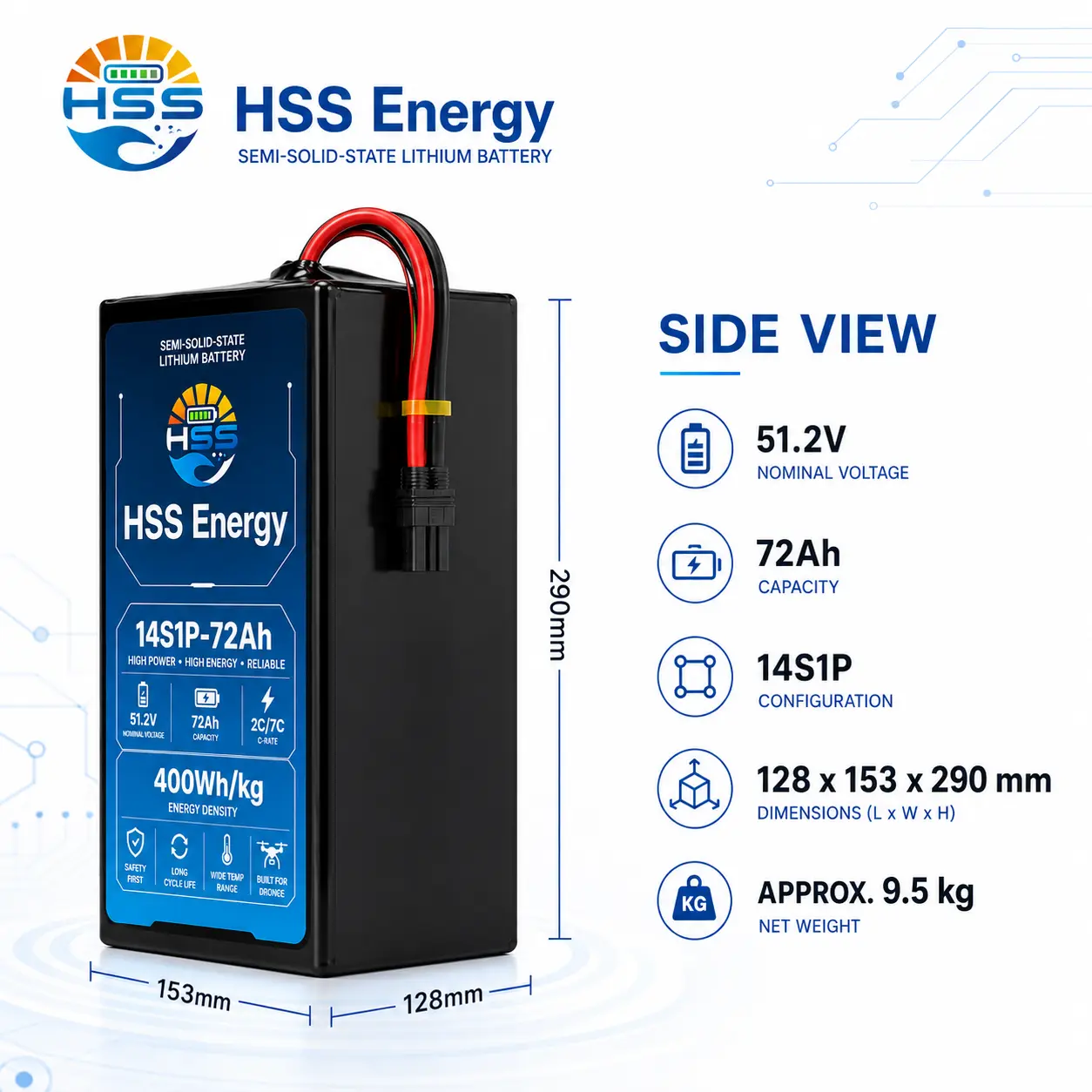

Saiz pek (L x W x H) |
128 x 153 x 290mm |
|
Kadar pelepasan ditunjukkan |
2C / 7C ditunjukkan pada rujukan produk |
|
Rujukan arus aritmetik |
144A pada 2C; 504A pada 7C (rujukan aritmetik sahaja, bukan had pek yang disahkan) |
|
Antara muka kuasa / keseimbangan |
Antara muka utama dan keseimbangan kuasa arus tinggi ditunjukkan; penyambung mengawan akhir dan konfigurasi kabel disahkan untuk pesanan yang diluluskan |
|
Mengecas profil |
Pengecasan kiraan siri dipadankan; voltan/arus cas dan aliran kerja pengecas disahkan untuk konfigurasi akhir |
Bateri dron 14S 72Ah ialah pilihan 14S pertengahan apabila pesawat memerlukan peningkatan daya tahan yang besar tetapi masih perlu melindungi margin muatan. Ia membawa lebih banyak tenaga daripada pilihan 36Ah sambil kekal lebih ringan dan lebih kecil daripada pek 105Ah.
|
Titik Pemilihan |
14S1P 36Ah |
14S1P 72Ah |
14S1P 105Ah |
|
Tenaga nominal |
1864.8Wj |
3686.4Wj |
5439Wh |
|
Jisim pek |
5.6kg |
9.5kg |
15.6kg |
|
Nilai ketumpatan yang diterbitkan |
350Wj/kg |
400Wj/kg |
350Wj/kg |
|
Kedudukan produk |
14S padat |
Tenaga spesifik yang tinggi |
Tenaga terpasang maksimum |
|
Pilih bila |
Jisim yang lebih rendah / muat padat |
Daya tahan + imbangan jisim |
Tenaga mendominasi |
Untuk bateri UAV 400Wh/kg ini, 400Wh/kg ialah nilai ketumpatan tenaga yang diterbitkan yang ditunjukkan untuk produk dan bukannya jaminan pek siap. Rujukan pek siap yang dikira adalah kira-kira 388Wj/kg daripada 3686.4Wj dan 9.5kg. Mengekalkan kedua-dua nilai berasingan memberikan pembeli perbandingan tenaga-ke-jisim yang lebih jelas.
Visual rujukan seni bina sel / perlindungan untuk konfigurasi projek HSS.
Margin Muatan, CG dan Battery-Bay Fit
Bateri UAV 51.2V 72Ah dengan jisim pek 9.5kg boleh menukar pusat graviti, pemuatan struktur dan pengendalian pesawat secara material. Sediakan jisim bateri yang dibenarkan, sasaran CG, kedudukan pemasangan, antara muka pelekap, kaedah sekatan, laluan kabel dan laluan penyingkiran sebelum kelulusan sampel.
|
PILIH SKU INI BILA Pilih SKU ini apabila daya tahan dan keseimbangan tenaga-ke-jisim adalah keutamaan yang lebih kukuh daripada tenaga terpasang maksimum. |
BERPINDAH KE SKU LAIN BILA beralih ke 36Ah apabila jisim yang lebih rendah dan padat padat adalah keutamaan yang lebih kuat; bergerak ke 105Ah apabila tenaga terpasang maksimum menguasai dan pesawat boleh menerima 15.6kg. |
Projek bateri UAV ketahanan panjang 14S harus bermula dengan misi dan bukannya nombor kapasiti. Kuasa hover atau cruise, muatan, masa penerbangan sasaran dan had CG menunjukkan sama ada pek 72Ah menambah daya tahan berguna tanpa menimbulkan masalah keseimbangan pesawat baharu.

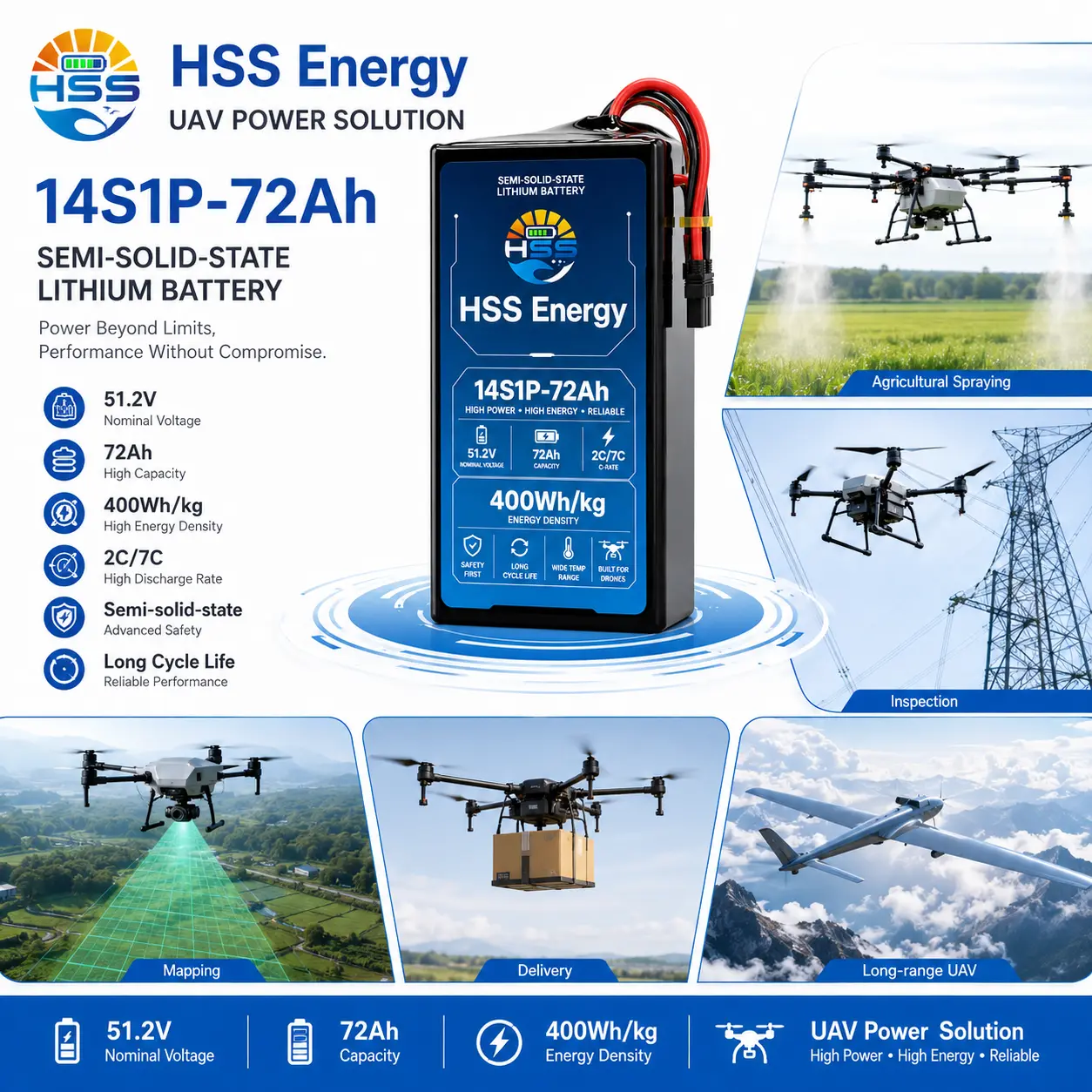

Rujukan aplikasi UAV berfokuskan daya tahan untuk platform 72Ah; margin muatan dan CG kekal sebagai sebahagian daripada pemilihan pesawat.
Untuk projek bateri UAV 14S1P 72Ah, HSS Energy harus menyemak sasaran jangka masa misi, kuasa hover atau cruise, jisim muatan, tetingkap CG, lukisan ruang bateri, penyambung, pengecas dan profil semasa sebenar bersama-sama. Matlamatnya adalah untuk mengesahkan sama ada baki tenaga-ke-jisim 72Ah adalah lebih baik daripada meningkat kepada pek 105Ah yang lebih berat.
Untuk pek 72Ah, persoalan utama bukan sekadar berapa banyak tenaga yang boleh dibawa oleh pesawat. Ia adalah sama ada tenaga itu menambah masa penerbangan yang berguna tanpa mengambil terlalu banyak muatan atau mengalihkan CG di luar julat pilihan. Mulakan dengan data misi, kemudian semak kedudukan bateri.
|
Apakah Masa Penerbangan yang Anda Sasarkan? Gunakan kuasa yang diukur, muatan dan keperluan rizab untuk menilai sama ada 3686.4Wj memberikan keuntungan daya tahan yang berguna. Kapasiti sahaja tidak dapat meramalkan masa penerbangan. |
Persediaan Penyambung dan Imbangan Sahkan penyambung mengawan, tolok kabel, panjang, kekutuban, akses perkhidmatan dan aliran kerja sambungan imbangan dengan pengecas dan pesawat sebenar. |
|
Simpan CG dalam Semak Semak kedudukan bateri, keluar kabel, jejari selekoh, sekatan dan laluan penyingkiran bersama-sama. Lebih banyak tenaga tidak berguna jika pemasangan menimbulkan masalah CG. |
72Ah atau 105Ah? Pilih 72Ah apabila ketahanan penting tetapi muatan dan margin jisim masih memerlukan perlindungan. Beralih ke 105Ah hanya apabila tenaga tambahan membenarkan jisim tambahan. |
|
Lindungi Pek Bernilai Tinggi dalam Transit Pembungkusan boleh termasuk perlindungan penyambung, kusyen, orientasi pek, label kelompok, karton dan arahan pengendalian. |
Bekukan Persediaan Terbukti Selepas pengesahan darat dan penerbangan, rekod kedudukan bay, penyambung, laluan kabel, aliran kerja pengecas, label dan butiran pembungkusan untuk pengeluaran. |
HANTAR DATA MISI TERLEBIH DAHULU
Hantar masa penerbangan sasaran, kuasa tuding atau pelayaran, muatan, keperluan rizab, tetingkap CG, lukisan teluk, jisim yang dibenarkan, profil semasa, keperluan penyambung, maklumat pengecas dan jumlah pesanan.
Untuk produk HSS 14S1P 72Ah ini, voltan nominal yang ditentukan ialah 51.2V. Pada 72Ah, tenaga nominal yang sepadan ialah 3686.4Wh.
Pilih model 72Ah apabila ketahanan adalah penting tetapi pesawat masih memerlukan muatan dan jisim jisim. Model 105Ah membawa lebih banyak tenaga tetapi meningkatkan jisim pek kepada 15.6kg.
Ia dianggap sebagai nilai ketumpatan tenaga produk yang diterbitkan. Menggunakan tenaga dan jisim pek yang disahkan memberikan rujukan peringkat pek yang dikira kira-kira 388Wj/kg.
Ia memberikan rujukan aritmetik 144A dan 504A daripada pendaraban kapasiti. Ini tidak diterbitkan sebagai had berterusan dan pek puncak yang disahkan tanpa syarat ujian yang diluluskan.
Hantar lukisan teluk, orientasi pelekap, jisim pek maksimum, keperluan CG, laluan penyambung/kabel, maklumat pengecas dan profil semasa purata/puncak.
