Bateri FPV 6S 4200mAh

Konfigurasi pek perlumbaan FPV

Perancangan pesanan Bateri FPV HSS Energy 6S 4200mAh bermula dengan platform perlumbaan. Pecutan dan pendikit yang berterusan memberikan permintaan yang berbeza pada pek. Bandingkan arus yang dijangkakan pada satu pusingan dengan kedua-dua had nyahcas, kemudian nilaikan jisim terpasang dan pusat graviti pada kerangka udara yang dipilih.

Perancangan kapasiti dan tenaga

Pek bateri FPV 4200mAh menyediakan kapasiti yang ditentukan untuk merancang sesi FPV. Tenaga nominal 93.24Wh adalah hasil darab 22.2V dan 4.2Ah. Tempoh penerbangan yang boleh digunakan bergantung pada permintaan kuasa dan rizab yang disimpan untuk pendaratan; tetapkan ini pada pesawat terpilih dan bukannya menganggarkan tempoh dari kapasiti sahaja.

Spesifikasi elektrik

Pengecasan dan keadaan operasi

Untuk bateri FPV 22.2V ini, voltan nominal bukanlah titik akhir pengecasan. Pilih peralatan pengecasan dan profil pengecasan yang diluluskan yang menghormati pemotongan pek 25.2V. Nilai 12.6A yang dinyatakan ialah arus cas maksimum, bukan tetapan lalai untuk setiap kabel atau pengecas.

Tetapkan amaran pesawat dan rizab pendaratan menggunakan tingkah laku sistem yang disahkan di bawah beban; pemotongan pelepasan bukan penggera pendaratan yang disyorkan. Hayat kitaran bergantung pada keadaan cas dan nyahcas serta kriteria pengekalan kapasiti. Setuju asas ujian apabila menggunakan rujukan 200 kitaran untuk perolehan; ia bukan tempoh jaminan.

Sampul badan dan pelepasan pelekap

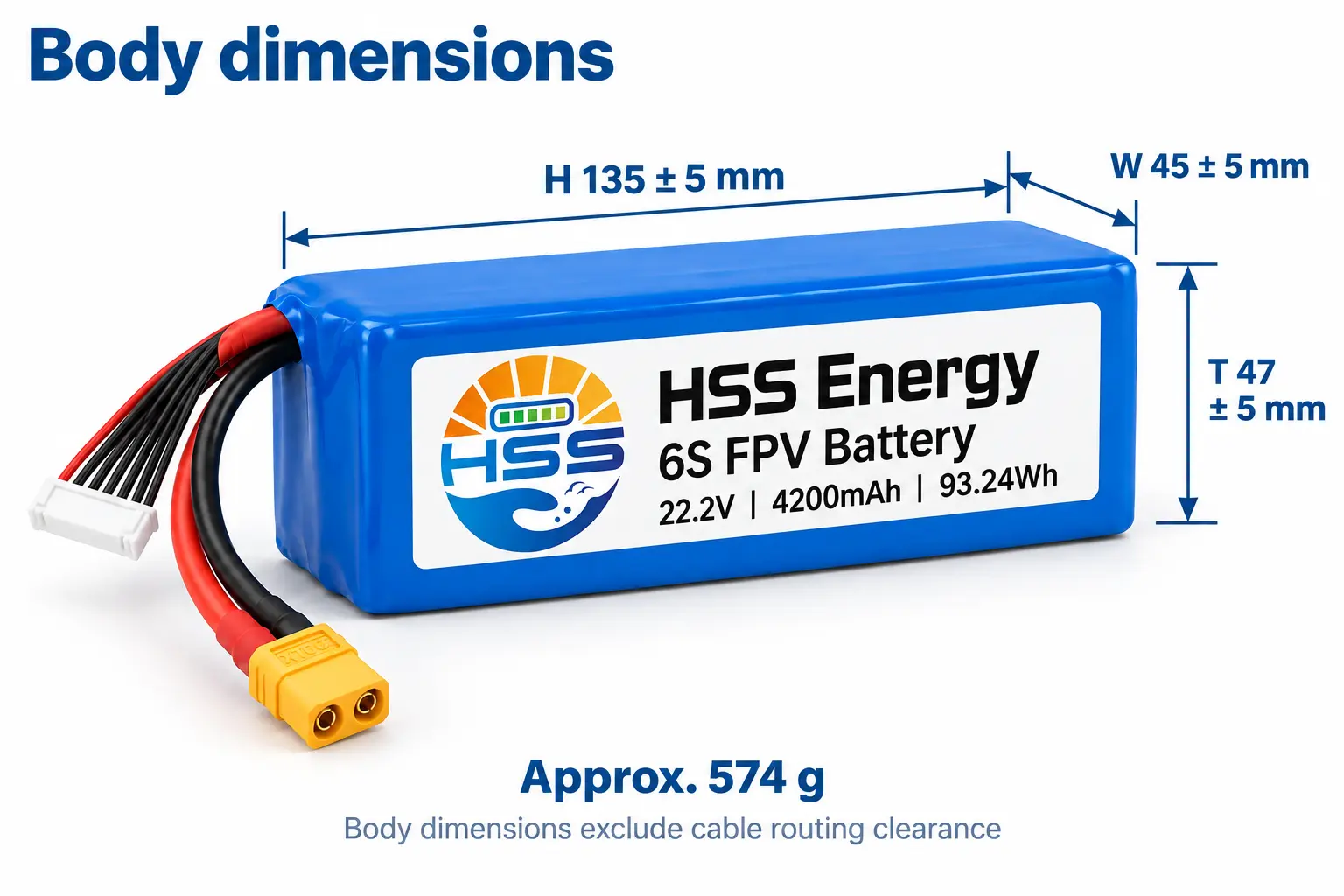

Ilustrasi dimensi • Saiz badan dan anggaran berat

H mengenal pasti paksi badan 135mm, termasuk apabila pek diletakkan secara mendatar. Benarkan toleransi yang dinyatakan dan pelepasan plumbum tambahan. Sokongan pelekap harus memegang badan tanpa memuatkan kabel keluar.

Jenis sel dan pemeriksaan luaran

Bateri FPV separa pepejal ini menggunakan balut luar pengecut haba berwarna biru. Kimia sel dan kemasan luaran adalah ciri yang berasingan: pemeriksaan visual memeriksa penebat, label dan keluar kabel, manakala penerimaan elektrik memerlukan pengukuran.

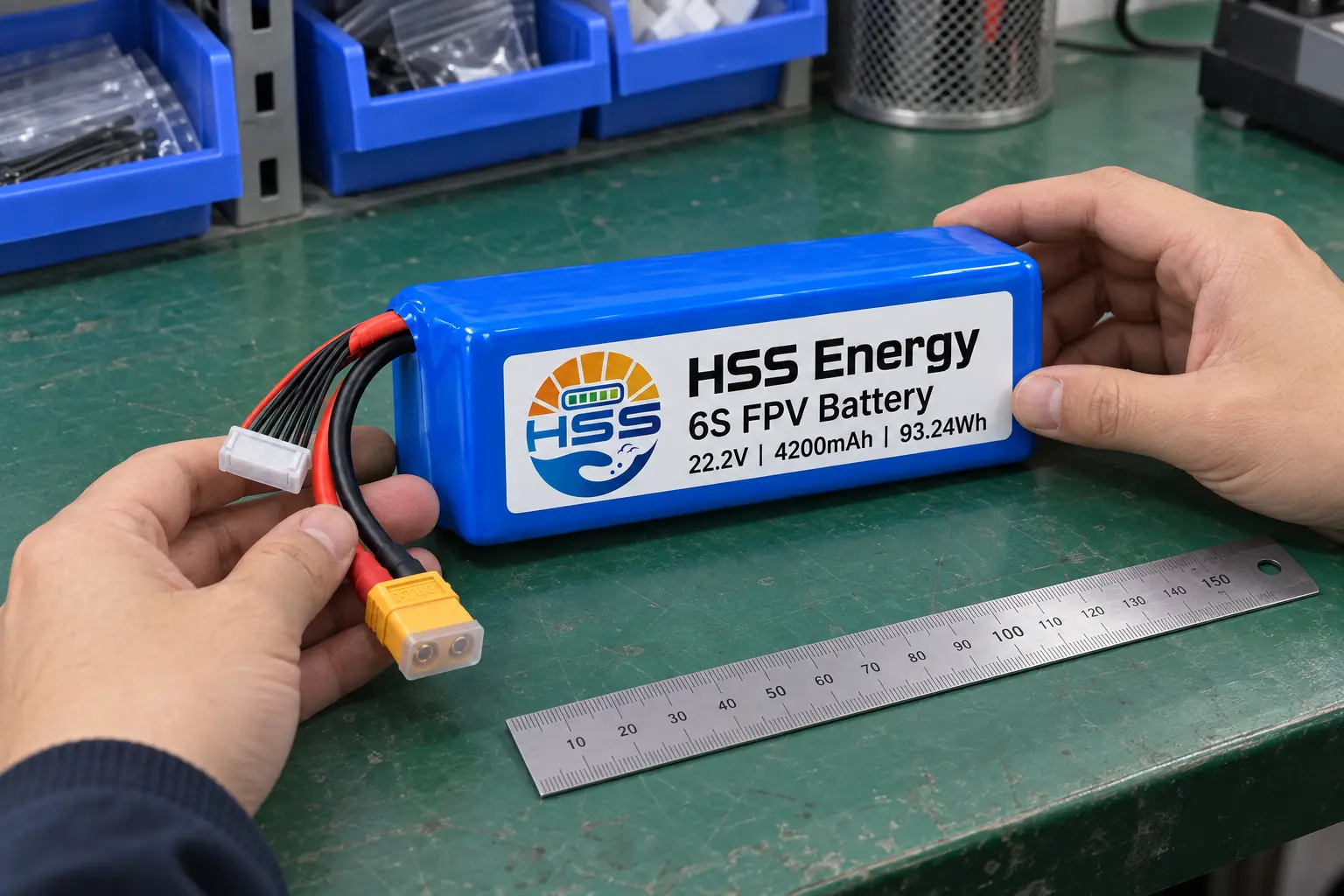

Ilustrasi proses • Pemeriksaan luaran dengan panduan pengukur

Beban berterusan dan puncak pendek

Bateri FPV 6S 4200mAh mempunyai had nyahcas berterusan dan jangka pendek yang berasingan. Apabila menilai bateri FPV 35C, bandingkan profil semasa yang lengkap dengan penarafan berterusan 147A. Penarafan puncak 294A digunakan untuk tidak lebih daripada tiga saat; ia tidak menetapkan kadar pengulangan yang dibenarkan atau beban purata.

Laluan semasa yang lengkap mesti menyokong tugas yang dimaksudkan. Wujudkan tingkah laku terma dan beban yang dibenarkan untuk susunan pendawaian dan penyambung yang dipilih sebelum penerbangan; bahagian rujukan pilihan tidak menetapkan penarafan sambungan 147A atau 294A.

Penyambung utama dan penghalaan kabel

Penyambung XT60 yang ditunjukkan ialah konfigurasi rujukan pilihan. Kabel dan penyambung utama boleh dipilih untuk disesuaikan dengan pemasangan. Nyatakan orientasi mengawan, kekutuban dan pelepasan terikan pada lukisan tertib.

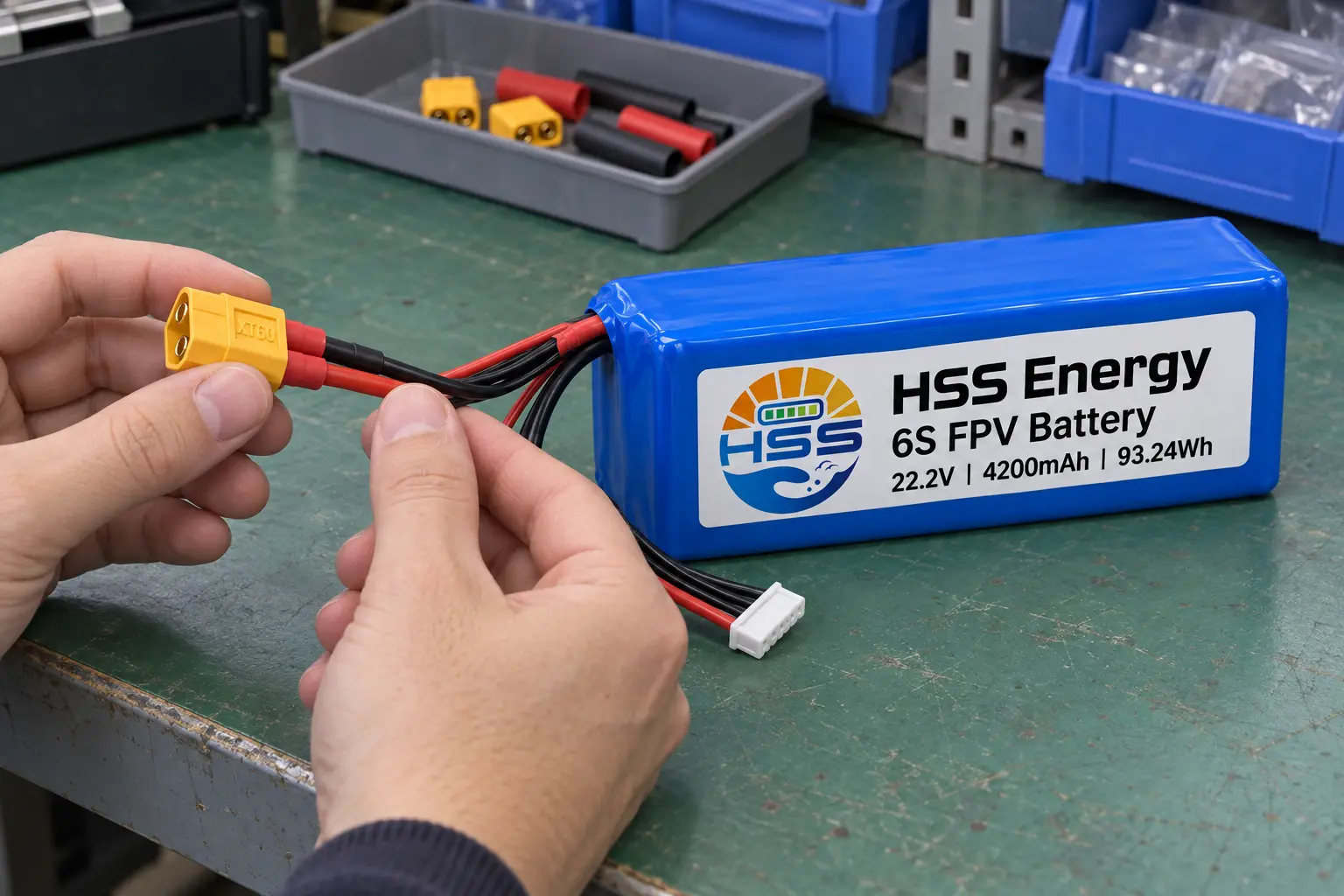

Ilustrasi proses • Perumahan penyambung dan pemeriksaan pelepasan terikan

Periksa perumahan untuk kerosakan dan periksa penebat di pintu keluar utama. Biarkan kelegaan penghalaan yang mencukupi untuk memutuskan sambungan dengan perumah tanpa menarik sambungan kabel.

Pemilihan platform perlumbaan

Pilih bateri lumba FPV 6S ini untuk platform dengan ruang dan elaun jisim untuk pek kira-kira 574g. Nilaikan tindak balas pendikit, voltan di bawah beban dan suhu sepanjang sesi yang dimaksudkan. Penarafan pelepasan menyokong perbandingan beban; mereka tidak menentukan saiz bingkai yang serasi atau mengesahkan kelayakan untuk kelas perlumbaan tertentu.

Abah-abah pemeriksaan dan imbangan elektrik

Abah-abah baki pilihan ialah 22AWG, 60mm, dengan penyambung XH-7P bertanda B0–B6. Sahkan urutan sentuhannya terhadap peralatan pengecasan yang dipilih sebelum sambungan.

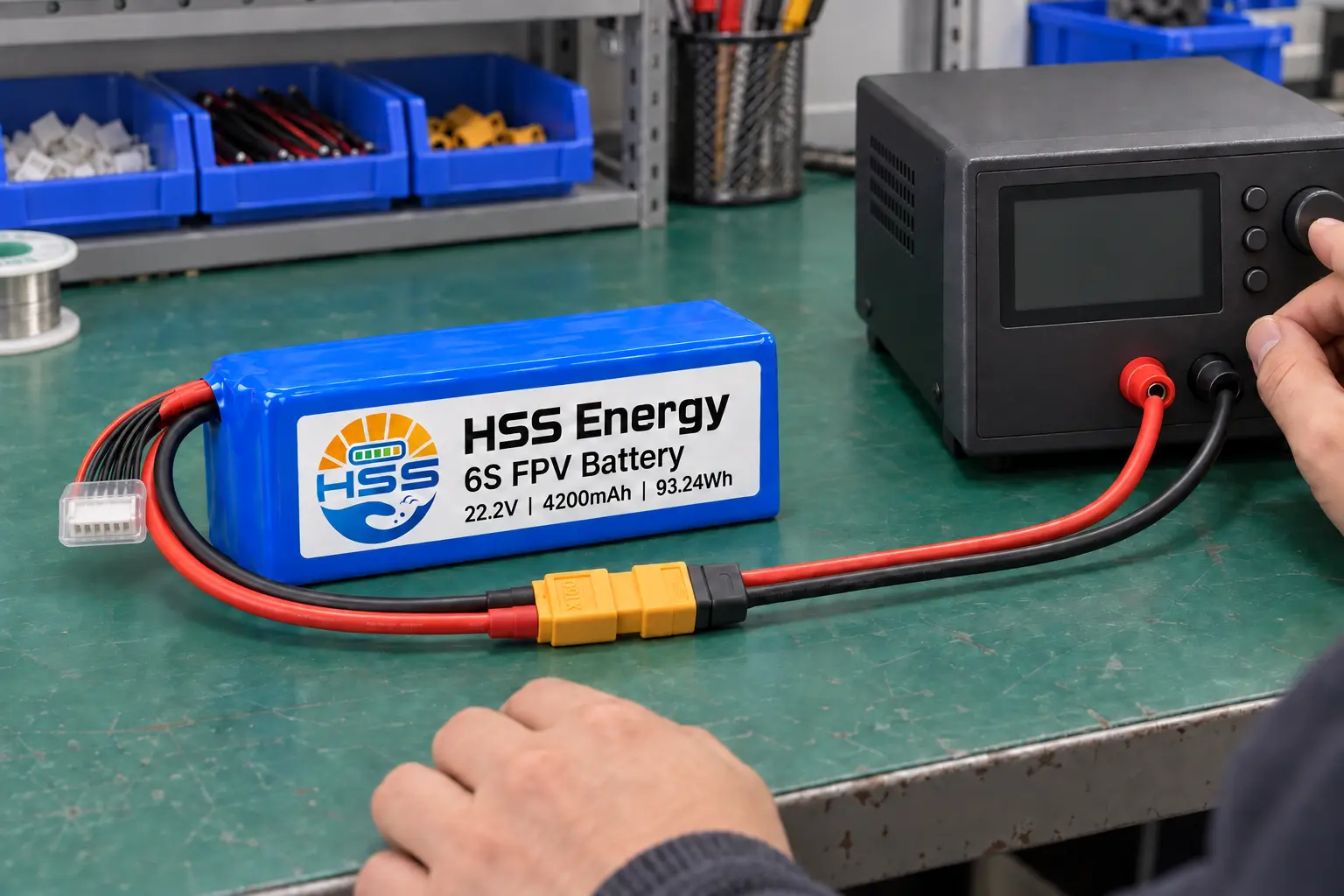

Ilustrasi proses • Persediaan sambungan voltan pek utama

Sambungan yang digambarkan berkenaan dengan jumlah voltan pek. Pemeriksaan kumpulan siri individu memerlukan abah-abah baki. Pastikan pemeriksaan voltan berasingan daripada ujian beban dan rekodkan keputusan terhadap pengenalan pek.

Penyimpanan dan pengenalan yang dilindungi

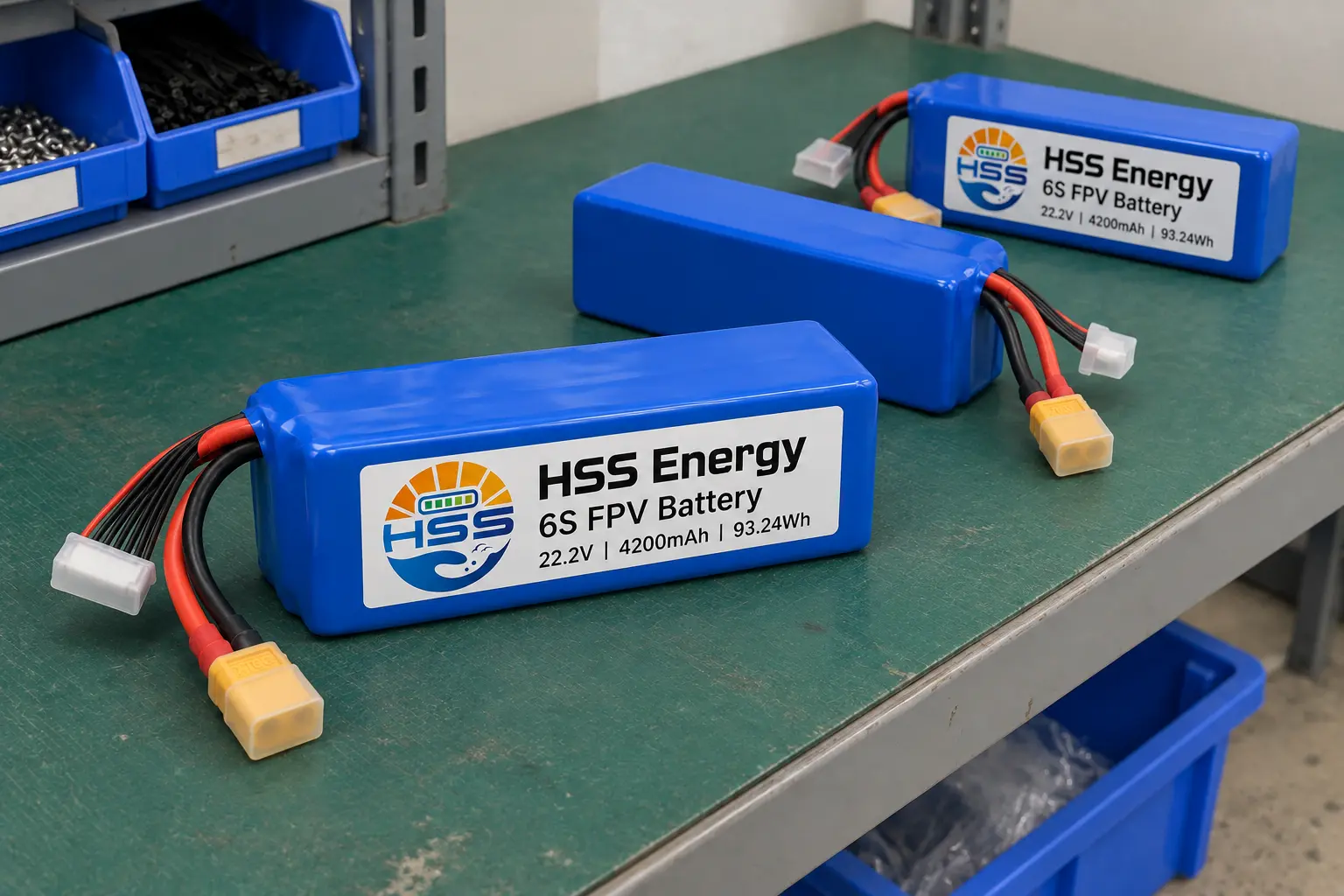

Ilustrasi proses • Pek terputus dalam pementasan dilindungi

Pastikan penyambung terlindung secara berasingan dan plumbum dalam ruang storan setiap pek. Asingkan pek siap daripada kerja yang sedang dijalankan supaya status pengenalan dan pemeriksaan kekal jelas. Pemandangan ini menunjukkan storan, bukan penuaan aktif.

Pembungkusan untuk konfigurasi yang dipilih

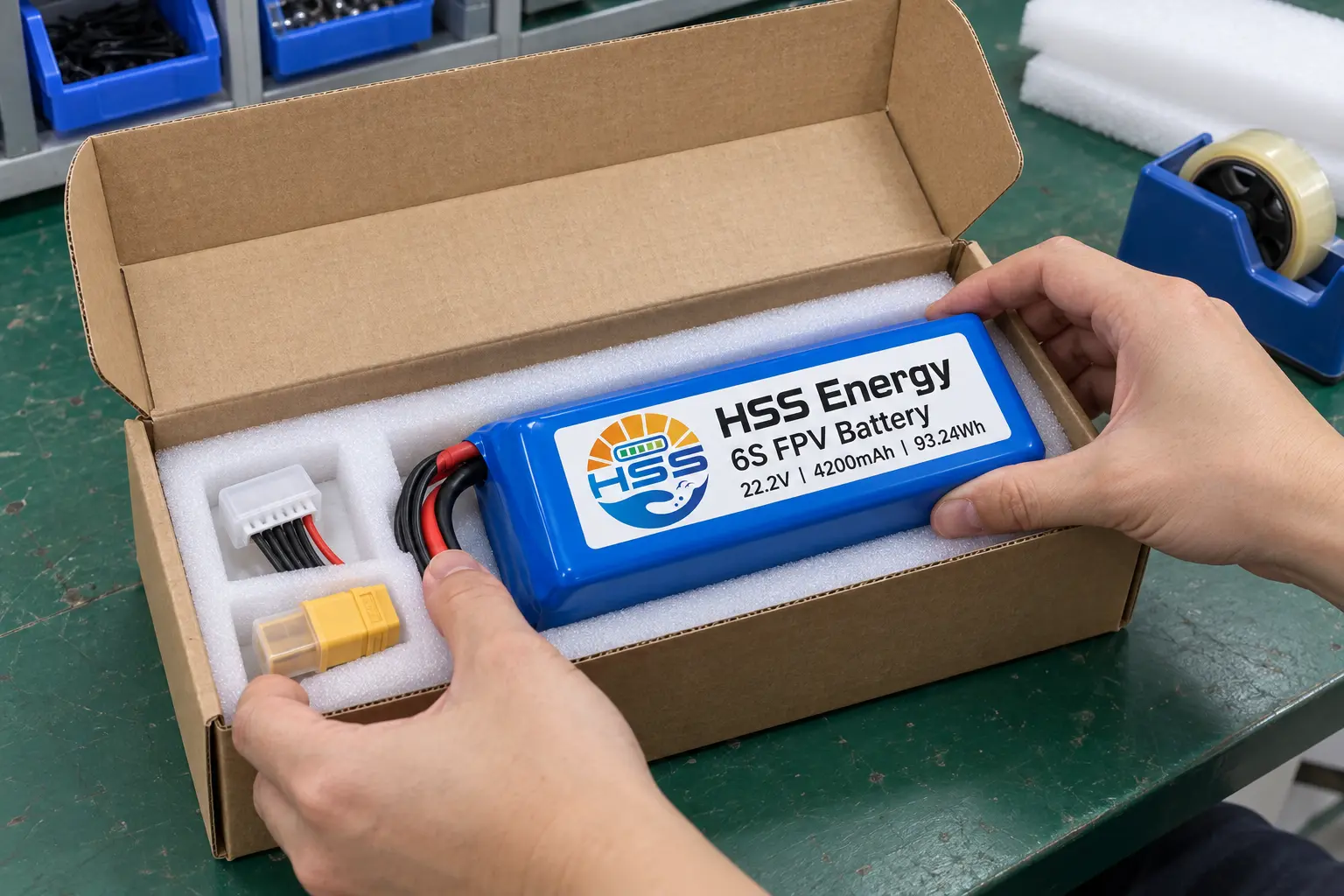

Ilustrasi pembungkusan • Kusyen dan ceruk penyambung berasingan

Pembungkusan dikonfigurasikan mengikut keperluan pelanggan. Kusyen hendaklah menyokong badan pek sambil meninggalkan ruang untuk petunjuk yang dipilih dan penyambung yang dilindungi. Sebelum penutupan, pastikan tiada wayar yang melintasi tepi kotak atau terperangkap di bawah bateri. Sisipan dan karton yang ditunjukkan adalah contoh pembungkusan, bukan pakej yang dibekalkan tetap.

Soalan Lazim

Bolehkah pek menggantikan mana-mana bateri berlabel 6S

Tidak. Padankan julat voltan penuh, jisim terpasang, sampul badan dan permintaan semasa yang disahkan kepada pesawat. Kiraan siri sahaja tidak mencukupi.

Apakah yang perlu diwujudkan penilaian sampel

Nilaikan kesesuaian fizikal, keseimbangan, penghalaan petunjuk dan profil beban yang dimaksudkan pada platform sebenar. Tentukan kriteria penerimaan sebelum membandingkan sampel atau membuat pesanan berulang.

Apakah syarat pesanan dan penghantaran

Minta sebut harga untuk konfigurasi dan kuantiti yang dipilih. Kuantiti minimum, ketersediaan sampel, masa utama dan syarat jaminan dipersetujui untuk pesanan dan bukannya diandaikan daripada halaman ini.

Dokumen pengangkutan mana yang berkenaan

Minta dokumen yang berkaitan dengan konfigurasi dan destinasi bateri yang tepat. Halaman ini tidak menuntut sijil tertentu, laluan penghantaran yang diluluskan atau penerimaan pembawa.

Untuk Bateri FPV HSS Energy 6S 4200mAh, spesifikasi pesanan harus mengenal pasti lukisan pelekap, arus yang dijangkakan dari semasa ke semasa, antara muka yang dipilih dan susunan pembungkusan. Simpan konfigurasi sampel yang diluluskan sebagai rujukan untuk pesanan seterusnya.
